Impresión 3D de Soportes y Fijaciones Técnicas

Impresión 3D de Soportes y Fijaciones para Tableros, Sensores y Equipos

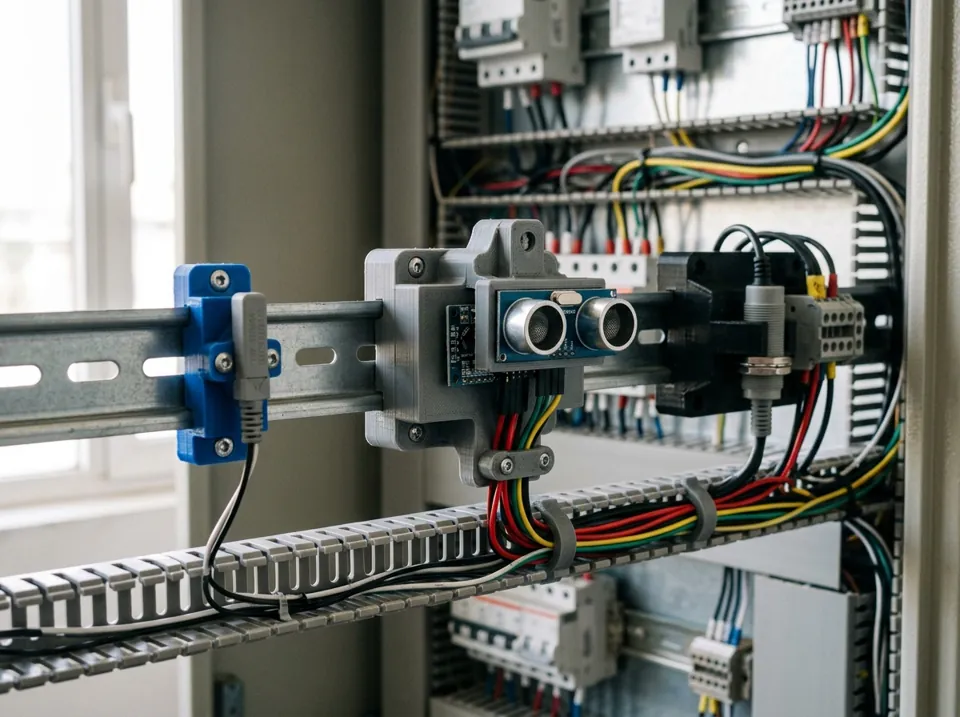

Hacemos impresión 3D de soportes y fijaciones para tableros, sensores, cámaras, fuentes y equipos de control: ménsulas para riel DIN, abrazaderas, guías de cables y bases a la medida exacta de cada componente. Aquí te explicamos cómo diseñarlos, qué material elegir y cuánto cuestan, para integradores, tableristas y técnicos de mantenimiento.

A medida de cada componente Cotización online al instante Envío a todo el país

Qué soportes y fijaciones se imprimen

Ménsulas y adaptadores para riel DIN de componentes que no traen clip: fuentes, módulos, relés y borneras.
Soportes de sensores: proximidad, temperatura, ultrasonido y cámaras, con el ángulo que necesite la aplicación.
Abrazaderas, grampas y guías de cables con la forma del mazo.
Bases y separadores para placas electrónicas y módulos.
Plantillas de perforación de tableros para marcar los agujeros siempre en el mismo lugar.
Adaptaciones para montar un componente en un lugar que no estaba previsto.

Material según el ambiente

Ambiente	Material	Motivo
Tablero interior a temperatura ambiente	PETG	Rígido, económico y estable
Cerca de fuentes o drivers que calientan	ABS	Soporta hasta unos 90 °C
Cargas o vibración	PETG-CF o PA6-CF	Rigidez y resistencia a la fatiga
Contacto con aceites y grasas	PETG o TPU	Buena resistencia química
Exterior con sol	ASA	Resiste los rayos UV

Ningún plástico FDM es ignífugo certificado: en tableros que exigen norma de inflamabilidad, usá la solución homologada o un soporte de chapa.

Consejos de diseño para soportes que no se aflojan

Espesor: 3 a 5 mm en soportes que cargan peso; 2 mm en separadores livianos.
Esquinas con radio: los ángulos vivos concentran tensión y fisuran.
Insertos metálicos térmicos para tornillos que se aprietan y aflojan.
Orientación de impresión: imprimí el soporte de modo que la carga vaya a lo largo de las capas, no a través.
Holguras: 0,2 a 0,3 mm al encastrar un componente. Guía: tolerancias en impresión 3D.

Impresión 3D o chapa

Para soportes con formas complejas, series chicas y piezas que se modifican seguido, la impresión 3D es más rápida. Para bandejas, placas de montaje y soportes que cargan peso o calor, la chapa cortada con láser es más resistente: mirá el corte láser de bandejas y soportes de tablero.

Precios de piezas de ejemplo

Pieza de ejemplo	Peso	10 u.	50 u.	100 u.
Soporte en L 70 × 50 × 30 mm	17.54 g	$ 4.050	$ 3.700	$ 3.650
Soporte de accesorio 62 × 44 × 26 mm	20.27 g	$ 4.000	$ 3.650	$ 3.600
Clip de tapizado Ø20 × 30 mm	2.11 g	$ 3.000	$ 2.400	$ 2.350

Precio por unidad en PETG negro, calidad y resistencia estándar, sin envío, calculado con el cotizador de producción. Pedido mínimo $ 30.000: una pieza suelta no baja de ese valor, por eso conviene agrupar piezas en un mismo pedido. El precio final depende del archivo que cargues.

Modelo 3D de la pieza de ejemplo: soporte en l 70 × 50 × 30 mm

Modelo 3D de la pieza de ejemplo: soporte de accesorio 62 × 44 × 26 mm

Modelo 3D de la pieza de ejemplo: clip de tapizado ø20 × 30 mm

Son piezas de ejemplo con diseño propio; cargá tu archivo en el cotizador para ver el precio exacto.

Cómo hacer el pedido

Cargá tu archivo STL o STEP en el cotizador de impresión 3D, elegí material, color y cantidad.
Revisá el precio final con envío y pagá online con MercadoPago o por transferencia con descuento.
Fabricación: 7 a 10 días hábiles desde la confirmación (los colores sin stock suman 3 días), más el envío a todo el país.
Repetición: el archivo queda en tu cuenta para volver a pedir sin configurar de nuevo.

El pedido mínimo es de $ 30.000: conviene agrupar varias piezas en un mismo pedido.

Preguntas frecuentes

Sí: ménsulas y adaptadores para componentes sin clip, con la medida exacta del módulo. Verificá la referencia de montaje en una unidad de prueba.

PETG para uso general; ABS si hay calor; PETG-CF o PA6-CF si hay carga o vibración.

Soportes livianos y medianos sí, con paredes de 3 a 5 mm. Para cargas altas o calor, chapa.

Sí, se diseña a la medida del recorrido y se prueba una unidad.

Una pieza chica ronda los $ 3.650 a $ 4.050 por unidad según la cantidad; el pedido mínimo es de $ 30.000.

7 a 10 días hábiles desde la confirmación del pago, más el envío a todo el país.
