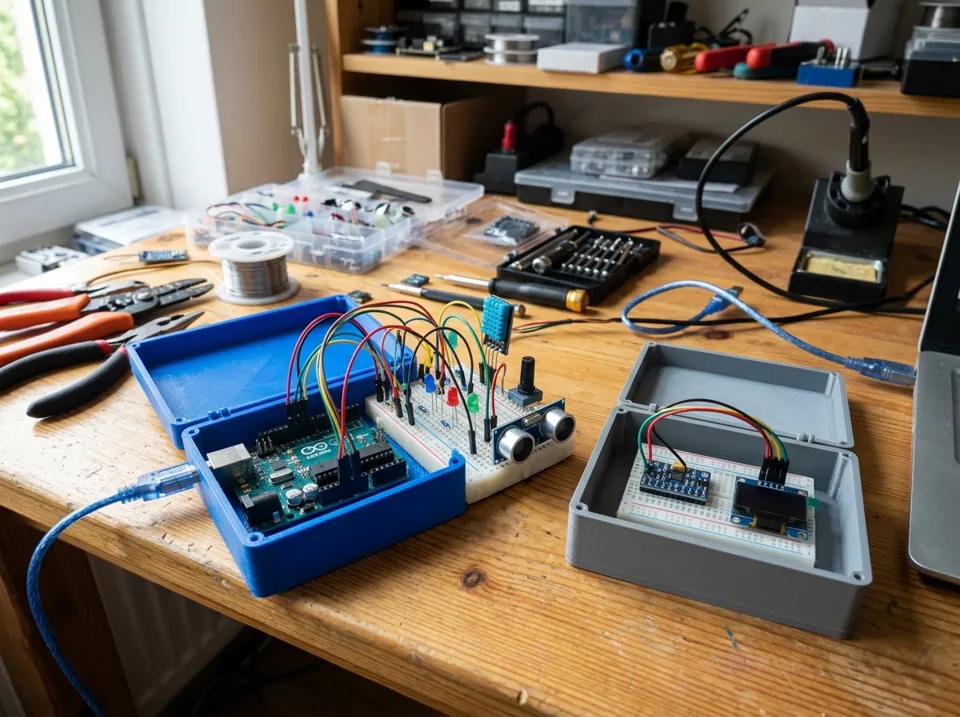

Impresión 3D de Cajas para Arduino, ESP32 y Sensores

Para qué proyectos sirve

Cajas para placas de desarrollo: Arduino Uno y Nano, ESP32, ESP8266, Raspberry Pi y Pico.
Carcasas para sensores y módulos: temperatura, humedad, movimiento, GPS, relés y pantallas.
Cajas para dispositivos IoT de monitoreo en campo, domótica y automatización industrial liviana.
Prototipos de producto electrónico antes de pasar a una carcasa de inyección.
Series para escuelas y talleres: 10 a 50 cajas iguales con el mismo calado.

Qué datos necesitamos para hacer tu caja

Placa o módulo exacto (modelo y versión): las medidas de los agujeros de fijación cambian entre versiones.
Conectores a dejar accesibles: USB, alimentación, jack, SD, antena, pines.
Componentes externos: pantalla, pulsadores, leds, interruptor; con sus diámetros.
Ambiente: interior, exterior, temperatura, polvo o humedad.
Cantidad: una unidad de prueba o una serie.

Si tenés el modelo 3D, cargalo directo en el cotizador; si no, escribinos con la placa y las medidas y lo diseñamos (el modelado se cotiza aparte).

Material y terminación

Uso	Material	Terminación
Escritorio, interior	PETG o PLA	Natural o lijado
Calor (fuentes, relés)	ABS	Con ventilación calada
Tapas con juntas	TPU flexible (junta) + PETG (caja)	Cierre con tornillos
Dispositivo exterior	ASA (latte) o ABS	Con junta y prensacables
Caja traslúcida para ver los leds	PLA cristal	Se deja natural

Una caja impresa no es estanca por sí sola: para exterior hace falta una junta de TPU y prensacables, y no reemplaza a una caja con certificación IP.

Consejos de diseño para cajas de electrónica

Postes de fijación con insertos térmicos M2,5 o M3; no roscar directo el plástico.
Ventilación: ranuras sobre los componentes que calientan (reguladores, drivers).
Calados de conectores con 0,3 a 0,5 mm de holgura sobre la medida real.
Tapa con tornillos o a presión: a presión sirve para prototipos; con tornillos dura más.
Pasacables y alivio de tensión en el borde de la caja.

Para cajas de producción o equipos industriales mirá las carcasas y gabinetes para electrónica.

Precios de piezas de ejemplo

Pieza de ejemplo	Peso	10 u.	50 u.	100 u.
Soporte en L 70 × 50 × 30 mm	17.54 g	$ 4.050	$ 3.700	$ 3.650
Buje con brida Ø34 × 24 mm	7.49 g	$ 3.100	$ 2.750	$ 2.700
Clip de tapizado Ø20 × 30 mm	2.11 g	$ 3.000	$ 2.400	$ 2.350

Precio por unidad en PETG negro, calidad y resistencia estándar, sin envío, calculado con el cotizador de producción. Pedido mínimo $ 30.000: una pieza suelta no baja de ese valor, por eso conviene agrupar piezas en un mismo pedido. El precio final depende del archivo que cargues.

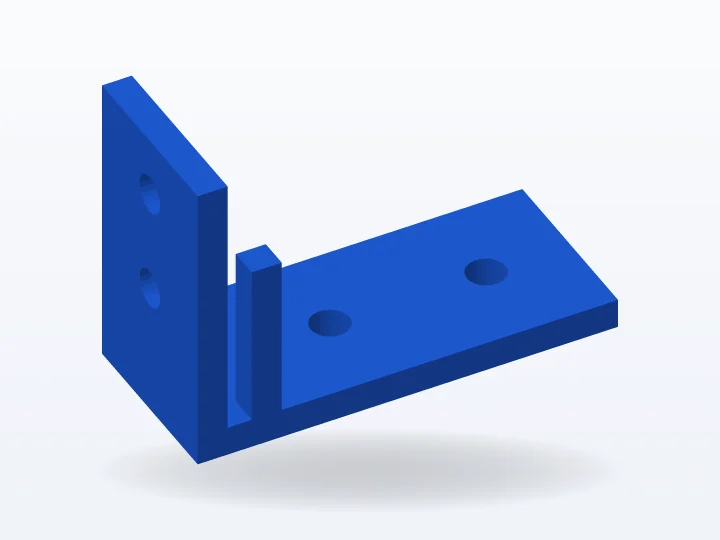

Modelo 3D de la pieza de ejemplo: soporte en l 70 × 50 × 30 mm

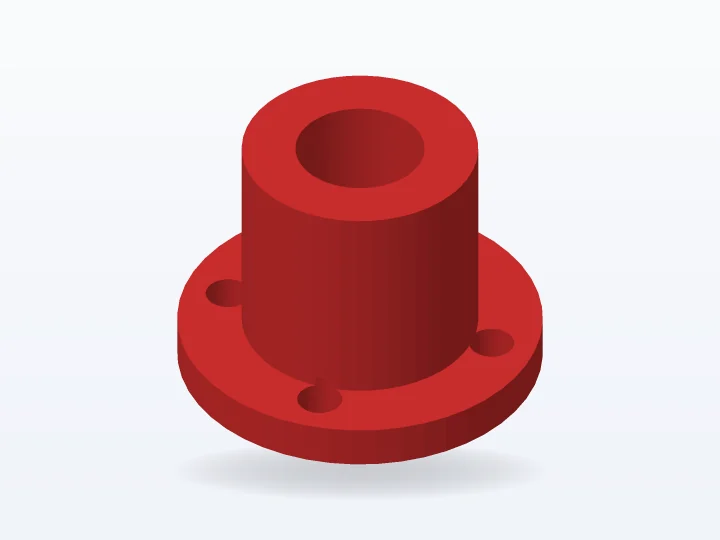

Modelo 3D de la pieza de ejemplo: buje con brida ø34 × 24 mm

Modelo 3D de la pieza de ejemplo: clip de tapizado ø20 × 30 mm

Son piezas de ejemplo con diseño propio; el precio de tu caja depende de su volumen: cargá el archivo en el cotizador.

Cómo hacer el pedido

Cargá tu archivo STL o STEP en el cotizador de impresión 3D, elegí material, color y cantidad.
Revisá el precio final con envío y pagá online con MercadoPago o por transferencia con descuento.
Fabricación: 7 a 10 días hábiles desde la confirmación (los colores sin stock suman 3 días), más el envío a todo el país.
Repetición: el archivo queda en tu cuenta para volver a pedir sin configurar de nuevo.

El pedido mínimo es de $ 30.000: conviene agrupar varias piezas en un mismo pedido. Una caja chica suele quedar por debajo del mínimo: sumá varias piezas o variantes al mismo pedido.

Preguntas frecuentes

Sí, a la medida de tu placa y de los componentes que le conectes, con calados para conectores, pantalla y pulsadores.

No: con el modelo exacto de la placa y las medidas de lo que va afuera, la diseñamos. El modelado se cotiza aparte.

Con ABS o ASA, una junta de TPU y prensacables aguantan intemperie moderada, pero no reemplazan una caja certificada IP.

Sí, series cortas con el mismo diseño y precio por cantidad.

PETG para uso general, ABS si la caja se calienta, PLA cristal si querés ver los leds.

7 a 10 días hábiles desde la confirmación del pago, más el envío a todo el país.
