Caso de estudio · Colgante con cámara oculta impreso en 3D

Mímesis: Un colgante que esconde una cámara

Un colgante que esconde una cámara.

Siete iteraciones de diseño paramétrico para que una cámara de 46 mm desaparezca dentro de un símbolo. Una tesis de proyecto sobre medir, equivocarse a tiempo y fabricar.

Disciplina
Diseño industrial · Objeto portable
Técnica
Diseño paramétrico e impresión 3D bicolor
Material
PLA flexible, blanco y negro
Aloja
Insta360 GO Ultra · 46,0 × 45,7 × 18,3 mm

Leer la tesis ↓Descargar PDF

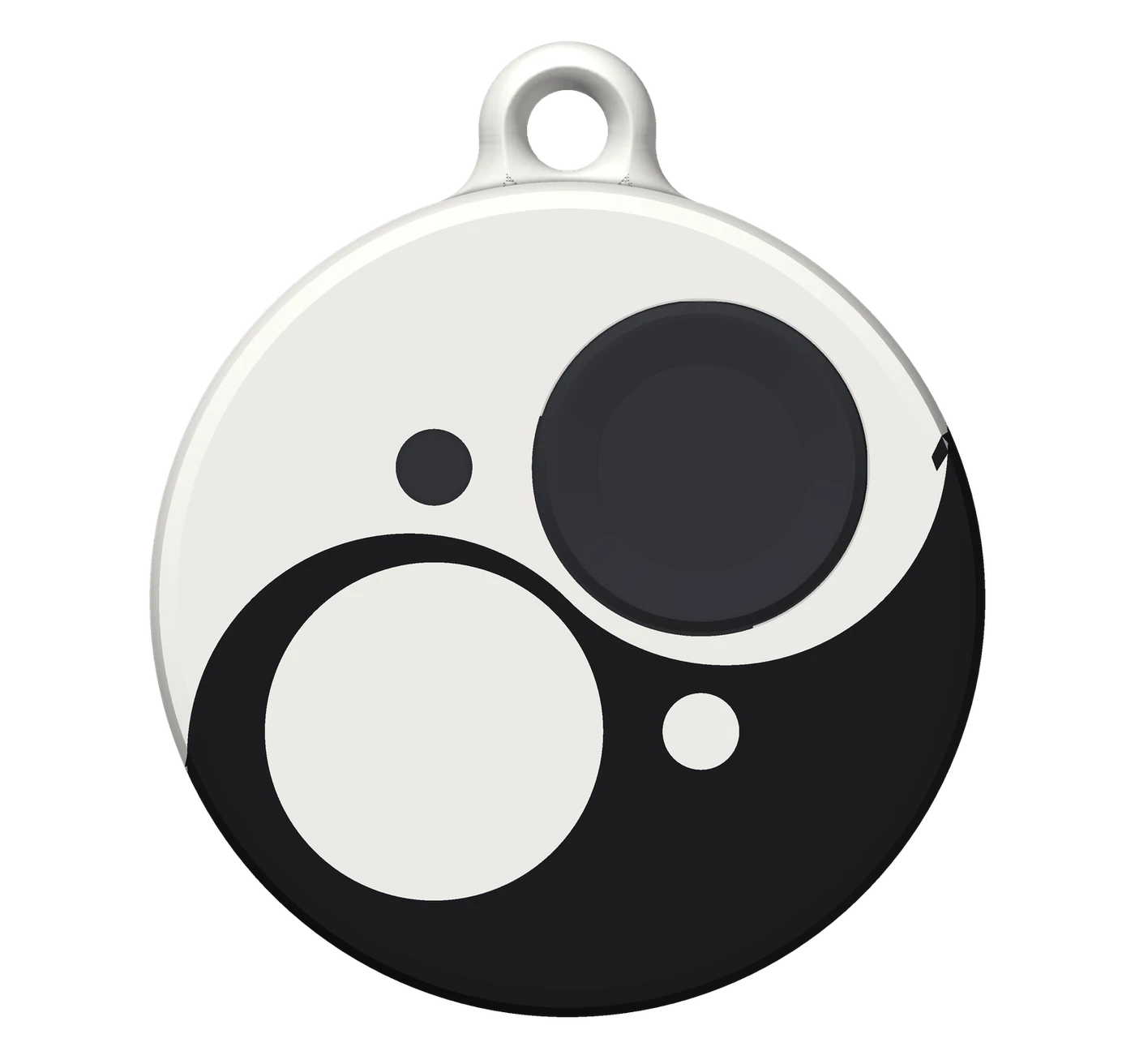

Un colgante que esconde una cámara: vista final del producto terminado
7iteraciones
0mm³de interferencia con la cámara
< 0,2mmde error al medir
−5mmde diámetro (67 → 62)
−36%de material
2,0mmde pared frontal

00 — Resumen

Siete versiones para que una cámara desaparezca

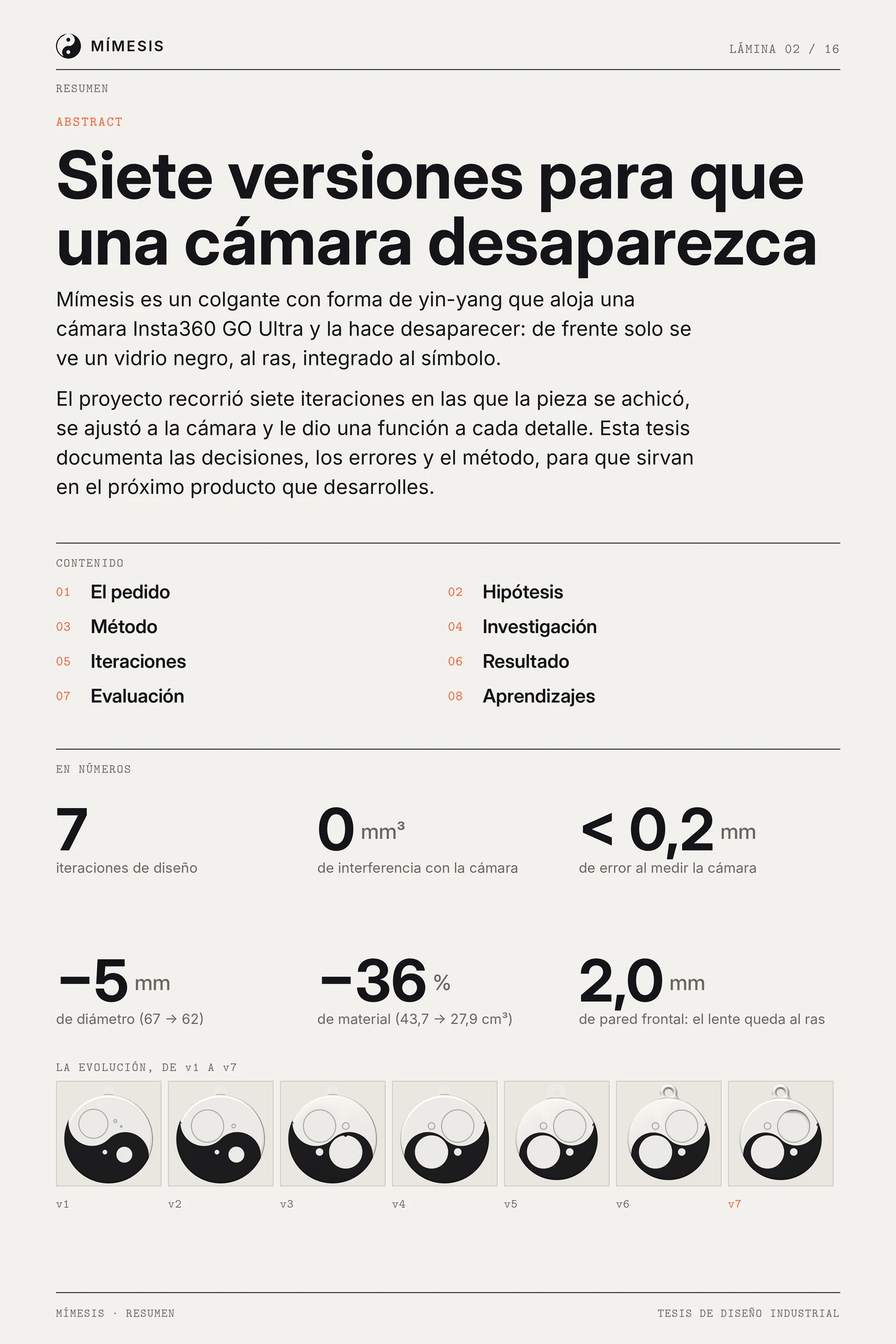

Mímesis es un colgante con forma de yin-yang que aloja una cámara Insta360 GO Ultra y la hace desaparecer: de frente solo se ve un vidrio negro, al ras, integrado al símbolo.

El proyecto recorrió siete iteraciones en las que la pieza se achicó, se ajustó a la cámara y le dio una función a cada detalle. El diámetro bajó de 67 a 62 mm, el espesor de 22,6 a 20,2 mm y el material un 36 %, sin una sola interferencia con la cámara en ninguna versión.

Esta tesis documenta las decisiones, los errores y el método. Está escrita para quienes desarrollan su propio producto y quieren ver cómo se ve, por dentro, un proceso real.

L02 Siete versiones para que una cámara desaparezca (resumen del proyecto)Guardar
C01 Mímesis: el colgante que esconde una cámaraGuardar

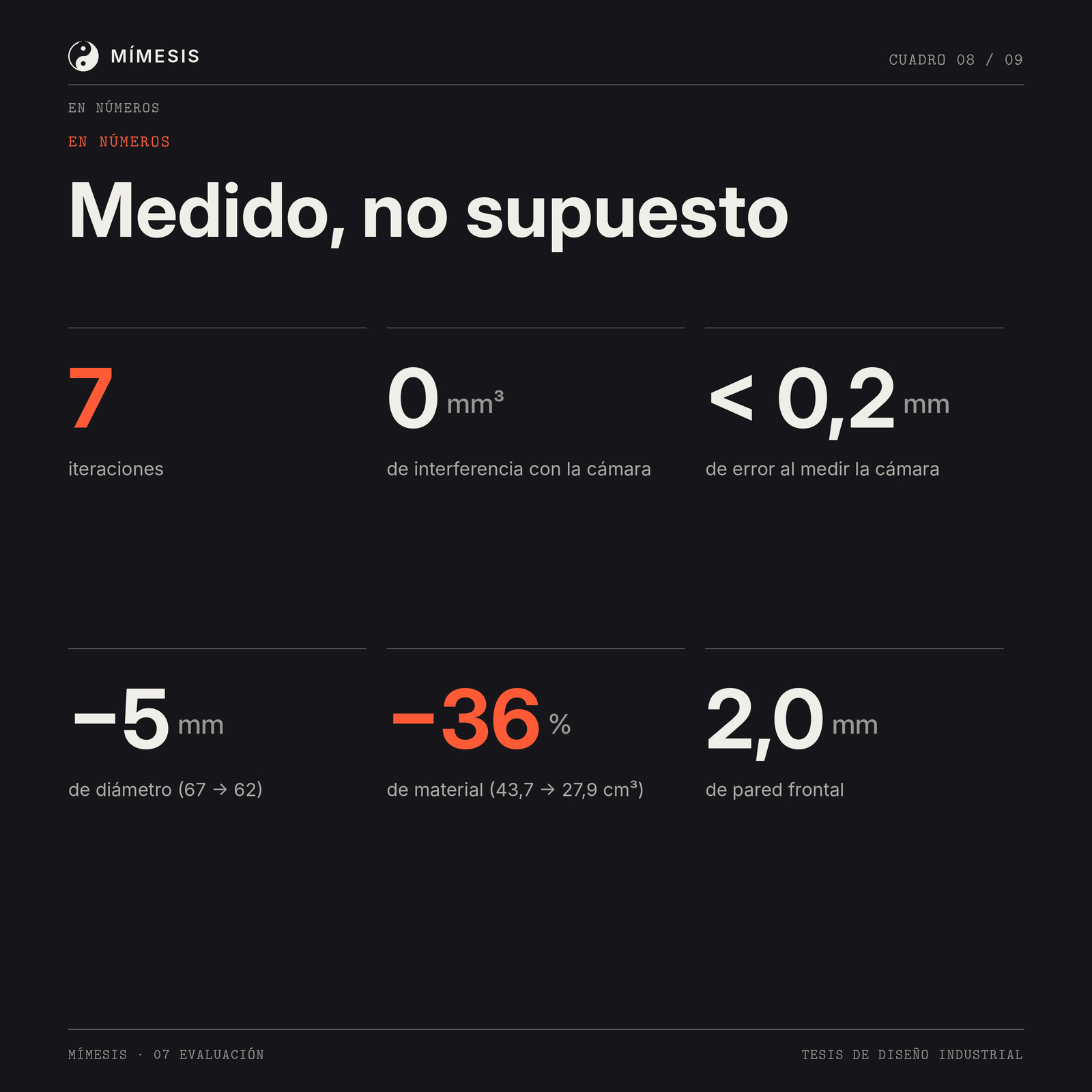

C08 Medido, no supuesto: Mímesis en seis númerosGuardar

01 — Planteo del problema

Una imagen, una cámara y una condición: que no se note

El cliente llegó con un render generado por IA y una cámara de 46 mm.

La condición era clara: la cámara tenía que quedar oculta y, de frente, el lente debía leerse como un círculo de vidrio negro más del símbolo, al ras de la cara frontal. No había planos ni modelos 3D. Solo la imagen y dos fotos sacadas con el celular.

De ese pedido salieron cinco requerimientos que guiaron todas las decisiones posteriores.

  1. R1Alojar 46,0 × 45,7 × 18,3 mm
  2. R2Que solo se vea el vidrio negro
  3. R3Lente al ras de la cara frontal
  4. R4Pared perimetral de al menos 3 mm
  5. R5Impresión bicolor en material flexible
L03 Del brief al producto: una imagen, una cámara y una condiciónGuardar

02 — Hipótesis de diseño

El símbolo como camuflaje

Si el objeto ya tiene círculos, el lente puede ser uno más.

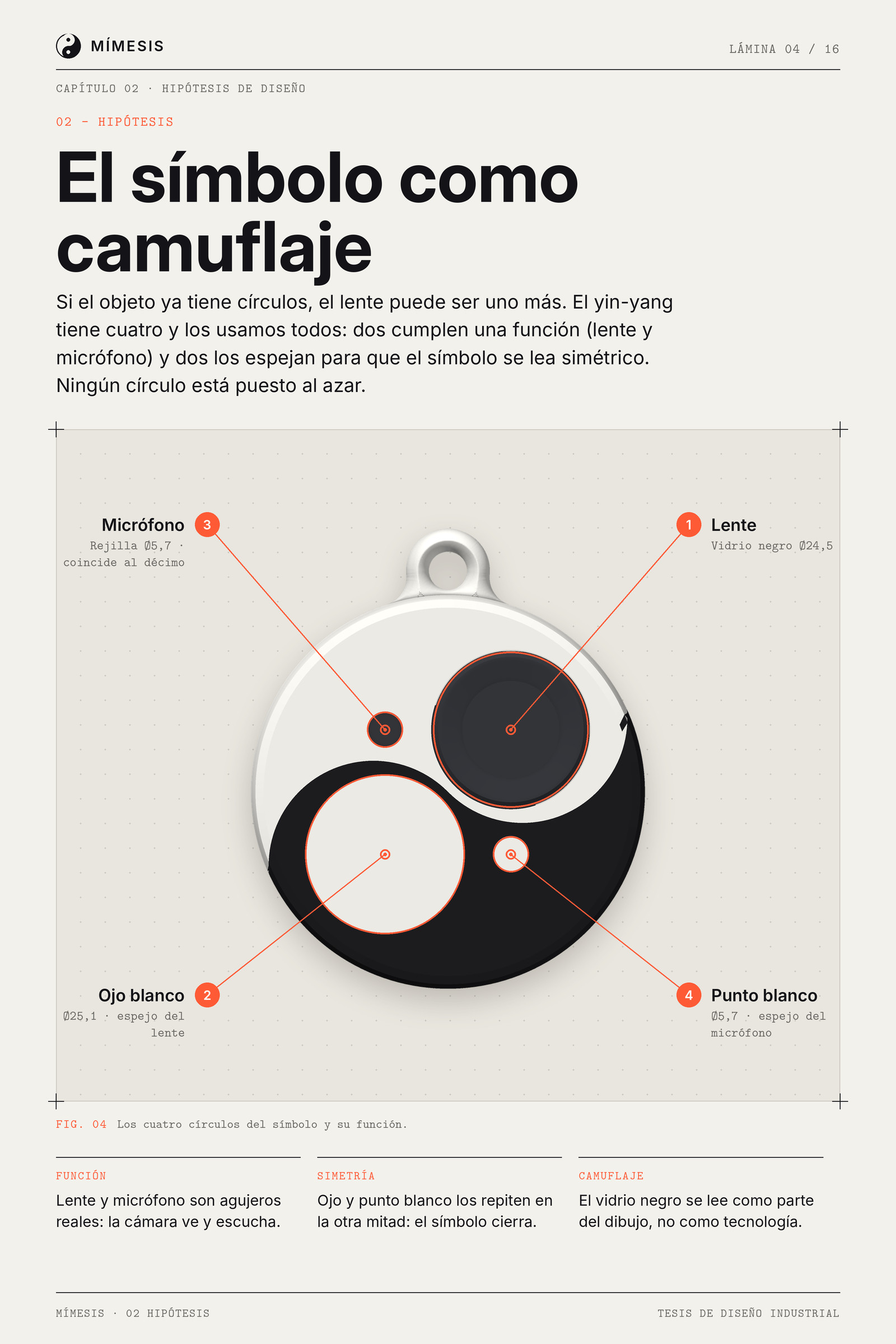

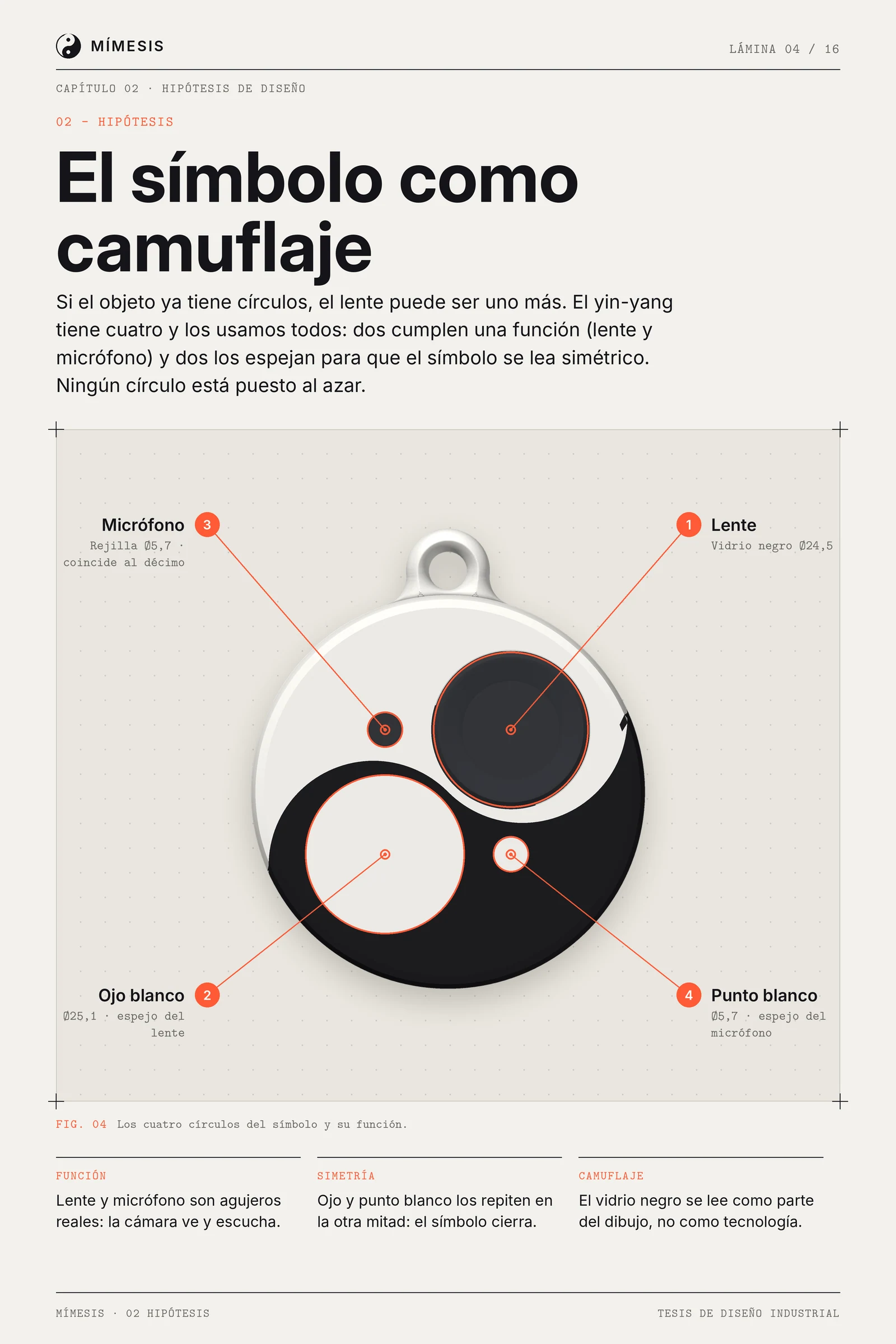

El yin-yang tiene cuatro círculos y los usamos todos. Dos cumplen una función real: el agujero del lente y el de la rejilla del micrófono. Los otros dos los espejan para que el símbolo se lea simétrico: un ojo blanco del mismo diámetro que el lente y un punto blanco del mismo diámetro que el micrófono.

El resultado es un objeto que parece decorativo, pero en el que ningún círculo está puesto al azar. La tecnología no se esconde: se mimetiza.

“Ningún círculo está puesto al azar.”
L04 El símbolo como camuflaje: cómo esconder tecnología en un yin-yangGuardar

03 — Método de trabajo

Diseñar con números, no con la mano

Escribimos el colgante como un programa: cada medida es un parámetro.

Cambia la cámara, la pared o la holgura y el diseño entero se recalcula. Eso convierte cada cambio de idea en una modificación de una línea, no en horas de remodelado.

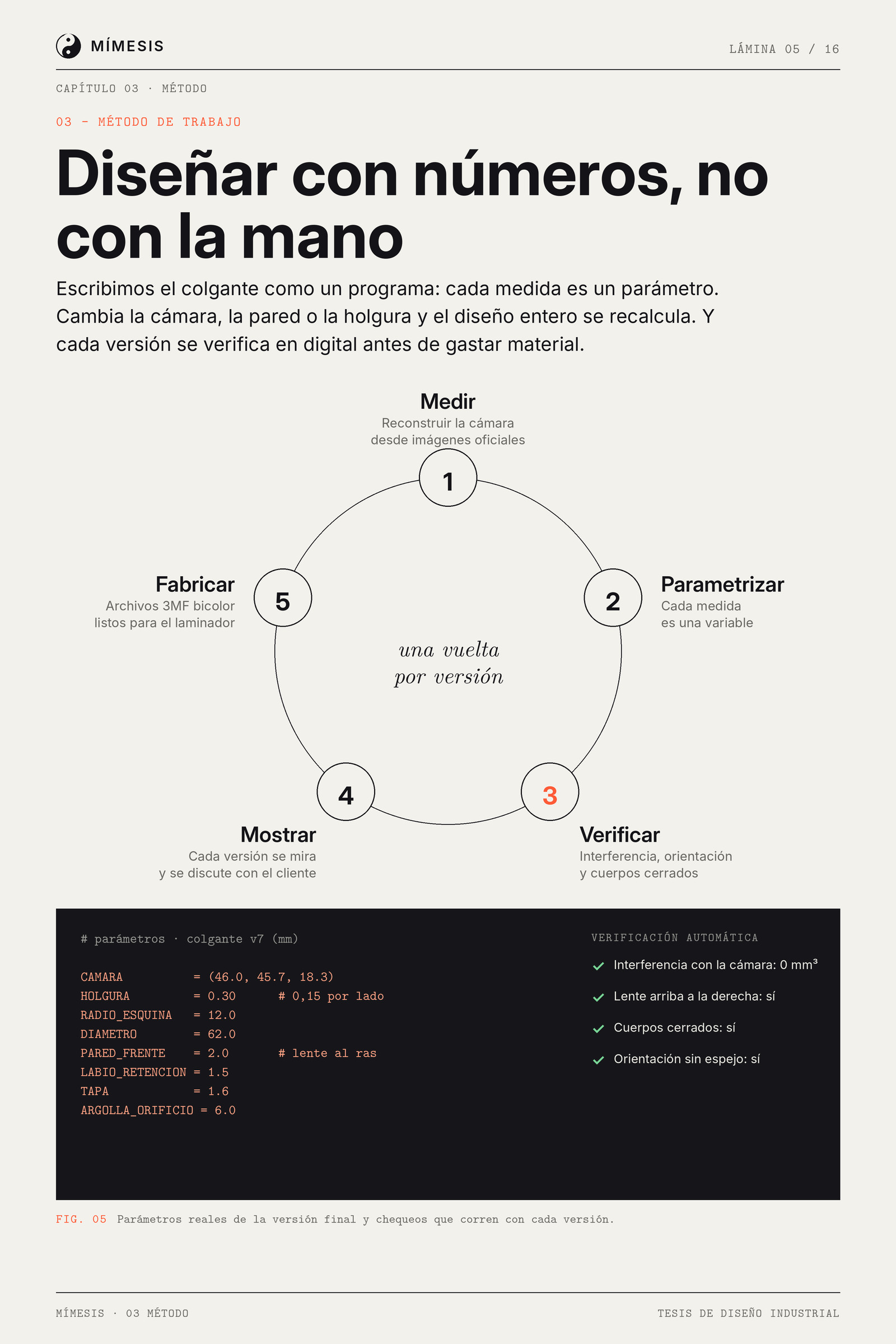

Cada versión pasa por el mismo ciclo: medir, parametrizar, verificar, mostrar y fabricar. En la verificación corren chequeos automáticos: interferencia con la cámara, orientación del lente y que todos los cuerpos sean cerrados, es decir, imprimibles.

L05 Diseño paramétrico: el ciclo medir, parametrizar, verificar, mostrar, fabricarGuardar

04 — Investigación

4,54 píxeles por milímetro

Cuando no hay planos, se reconstruyen.

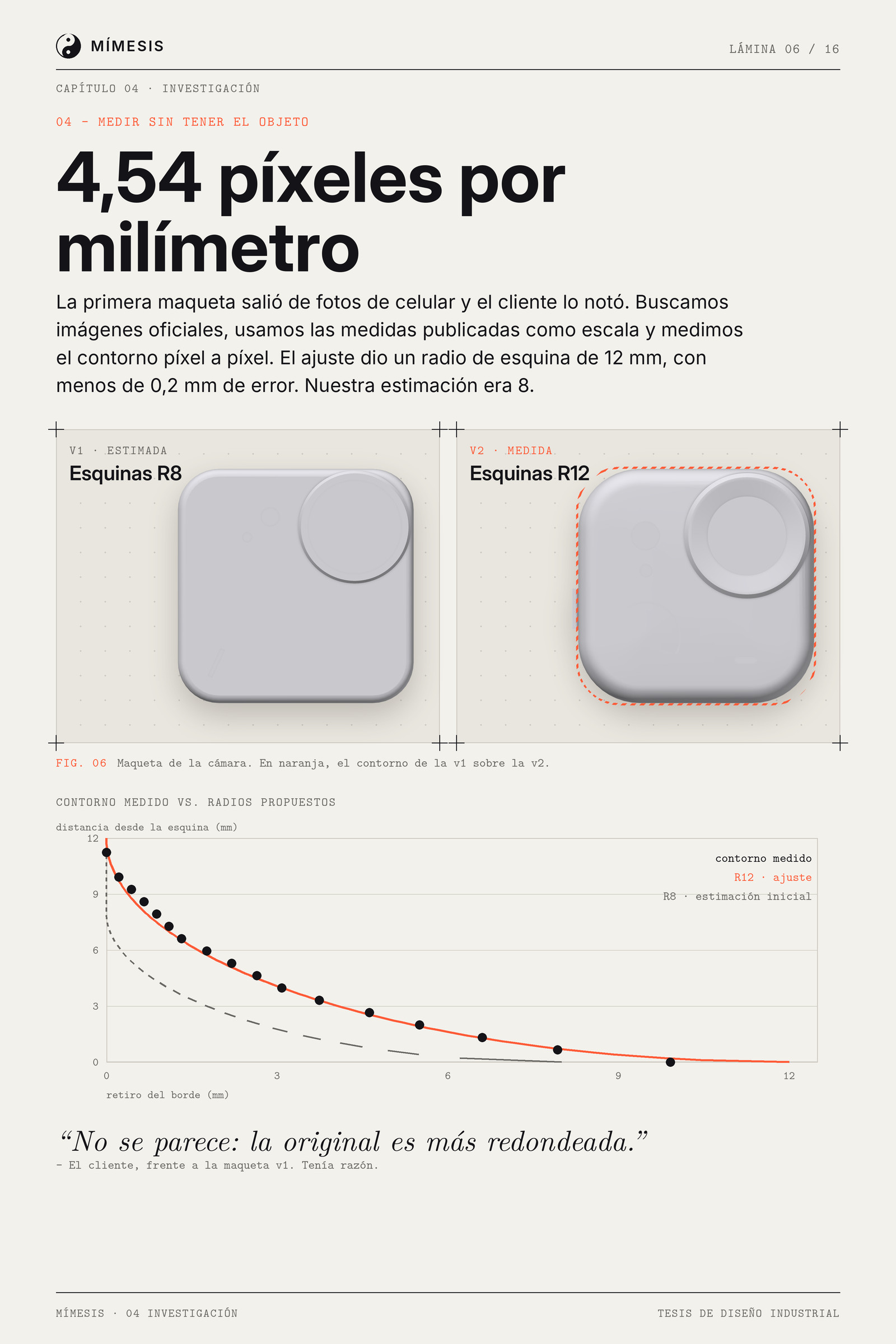

Para probar el encastre sin arriesgar el equipo, modelamos primero una maqueta imprimible de la cámara con medidas estimadas desde las fotos. La metimos virtualmente dentro del colgante y no había interferencia. Pero el cliente la miró y fue directo: «no se parece, la original es más redondeada».

Tenía razón. Buscamos imágenes oficiales del fabricante, usamos sus medidas publicadas como escala y medimos el contorno píxel a píxel. El ajuste dio un radio de esquina de 12 mm, con menos de 0,2 mm de error. Nuestra estimación había sido de 8 mm. También aparecieron el centro exacto del lente (Ø24,5), la rejilla del micrófono (Ø5,7) y una pestaña de la tapa de la microSD que sobresale del lateral.

“No se parece: la original es más redondeada.”
L06 Cómo medir un producto sin planos: 4,54 píxeles por milímetroGuardar

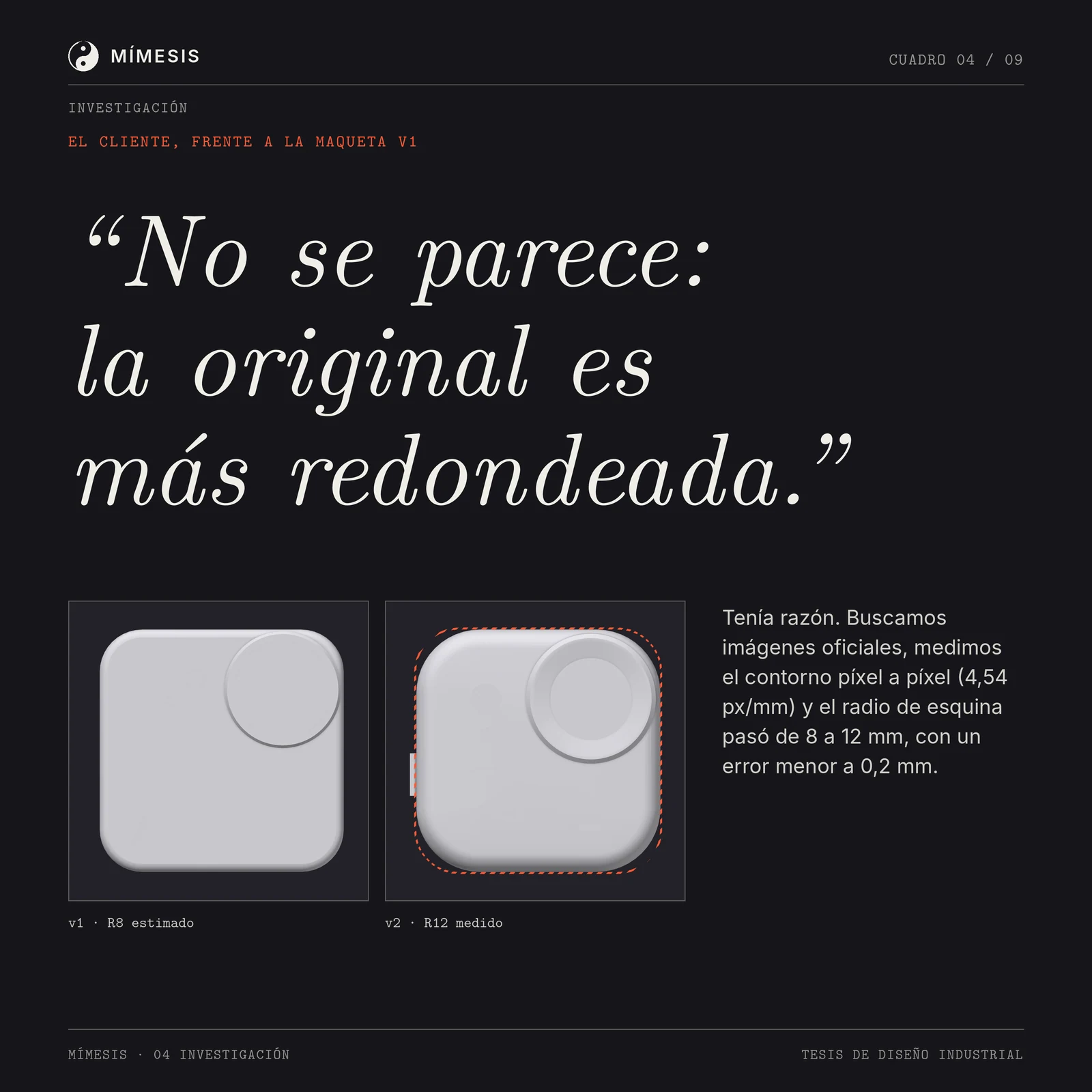

C04 “No se parece: la original es más redondeada.”Guardar

05 — Iteraciones

Cada versión, una decisión

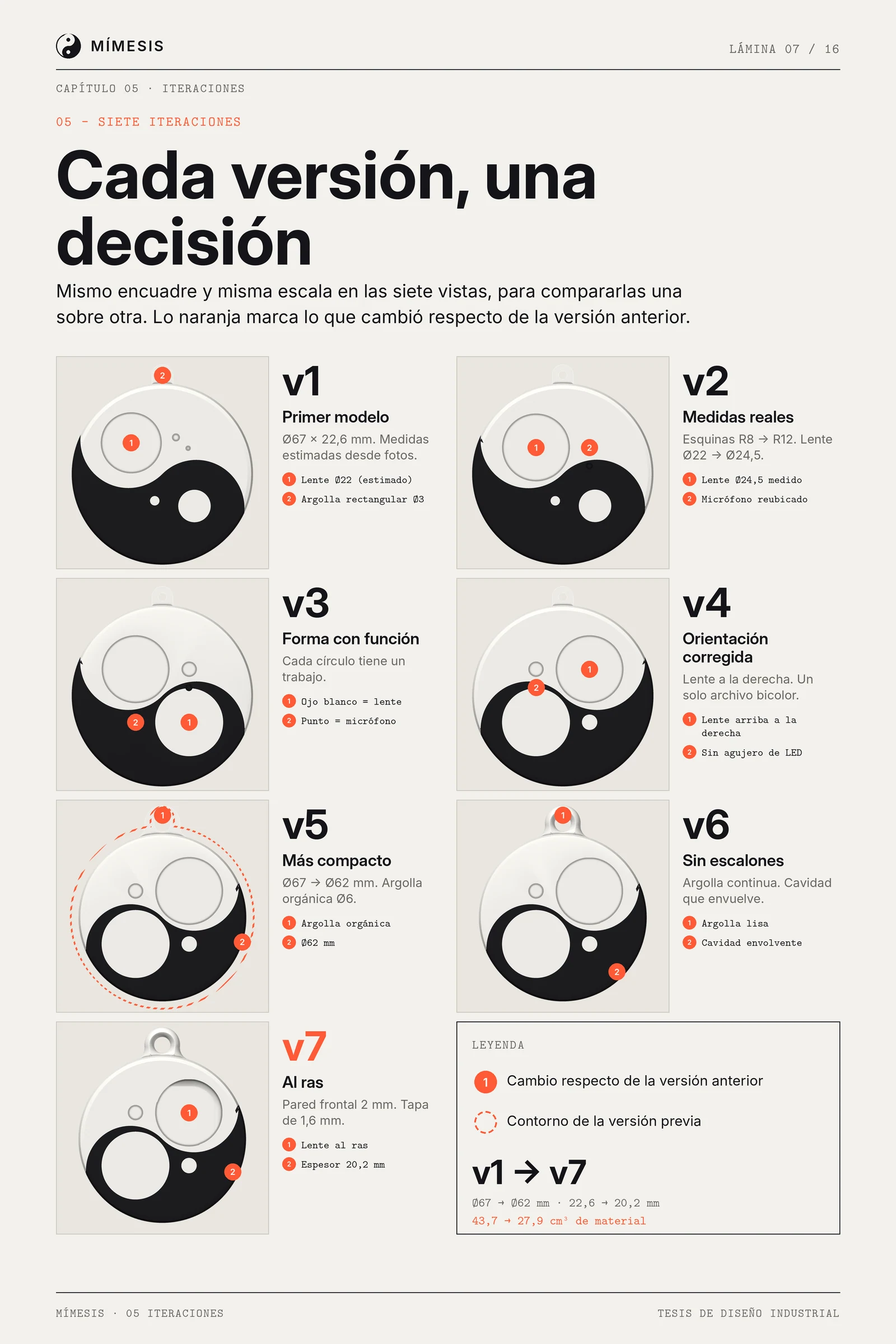

Siete versiones con el mismo encuadre y la misma escala, para superponerlas y ver qué cambió.

Esta es la parte central de la tesis. Cada versión responde a una pregunta concreta: de dónde sacamos las medidas, qué función tiene cada círculo, qué se equivocó, cuánto se puede achicar, qué se siente al tacto y cuánto puede ser de fino el frente.

L07 Siete iteraciones de un mismo producto, una al lado de la otraGuardar

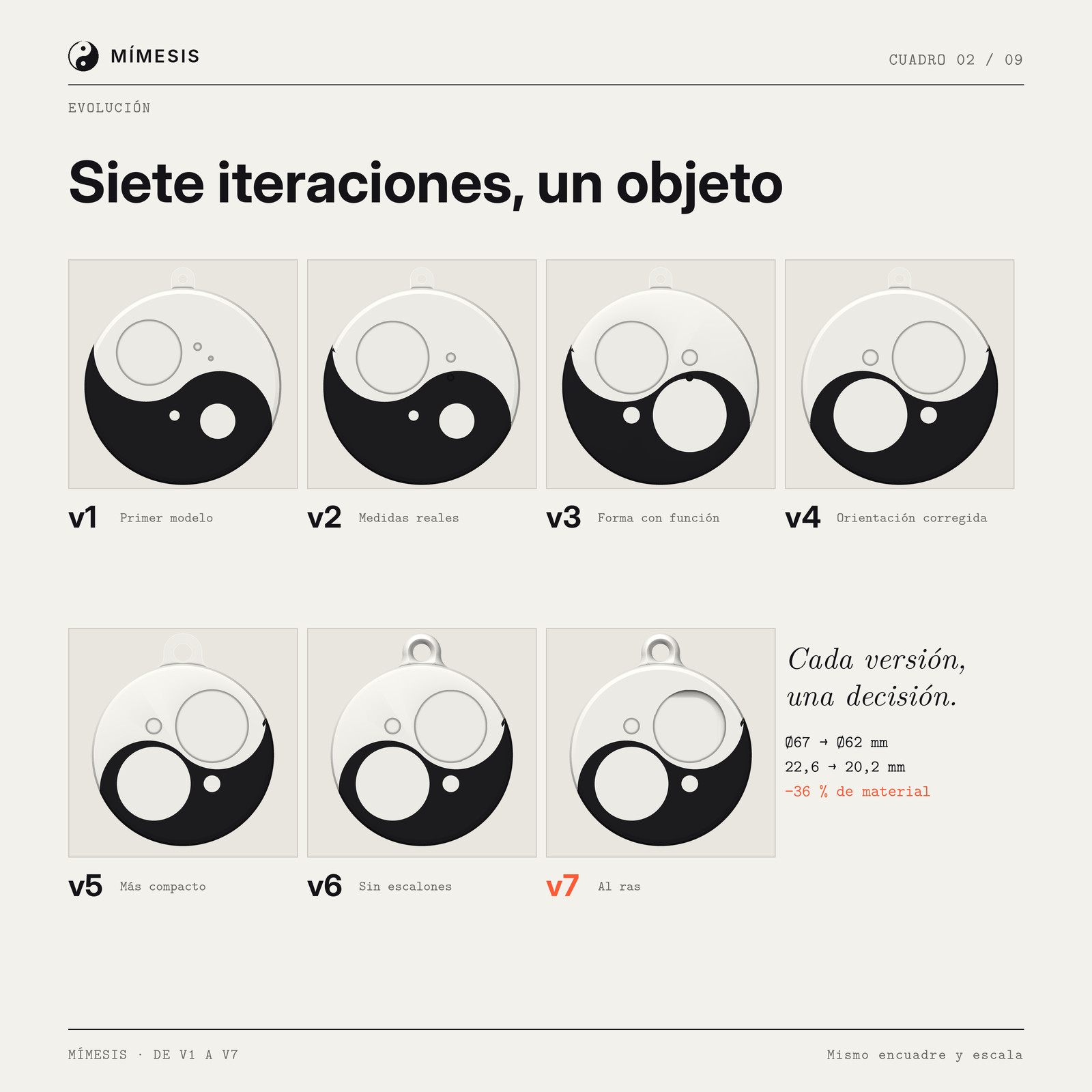

C02 Siete iteraciones, un objeto: la evolución de un colganteGuardar

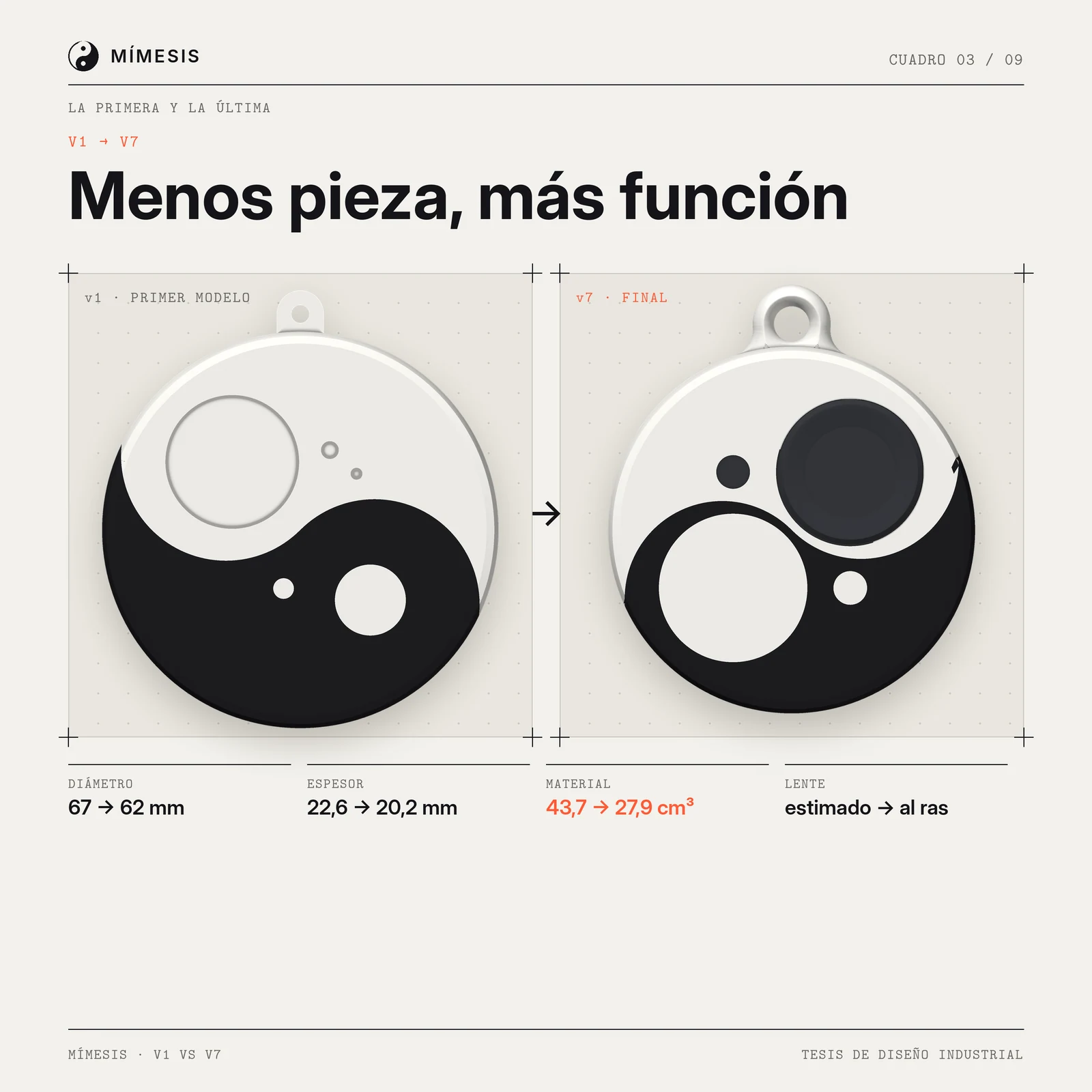

C03 Menos pieza, más función: primera versión contra la finalGuardar
Versión 1Versión 2Versión 3Versión 4Versión 5Versión 6Versión 7v1
    v1

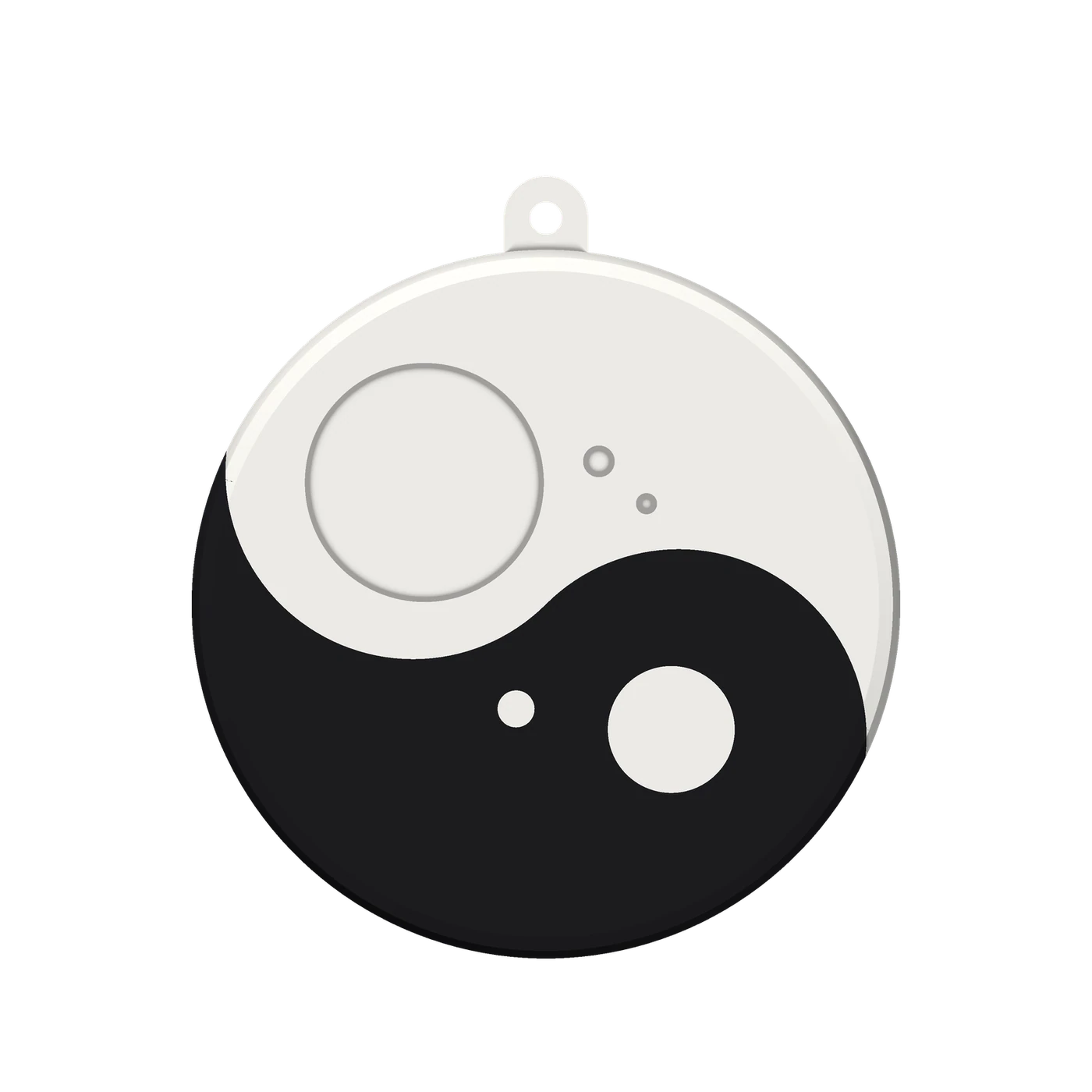

    Etapa 01 · Punto de partida

    Un modelo que se dibuja con números

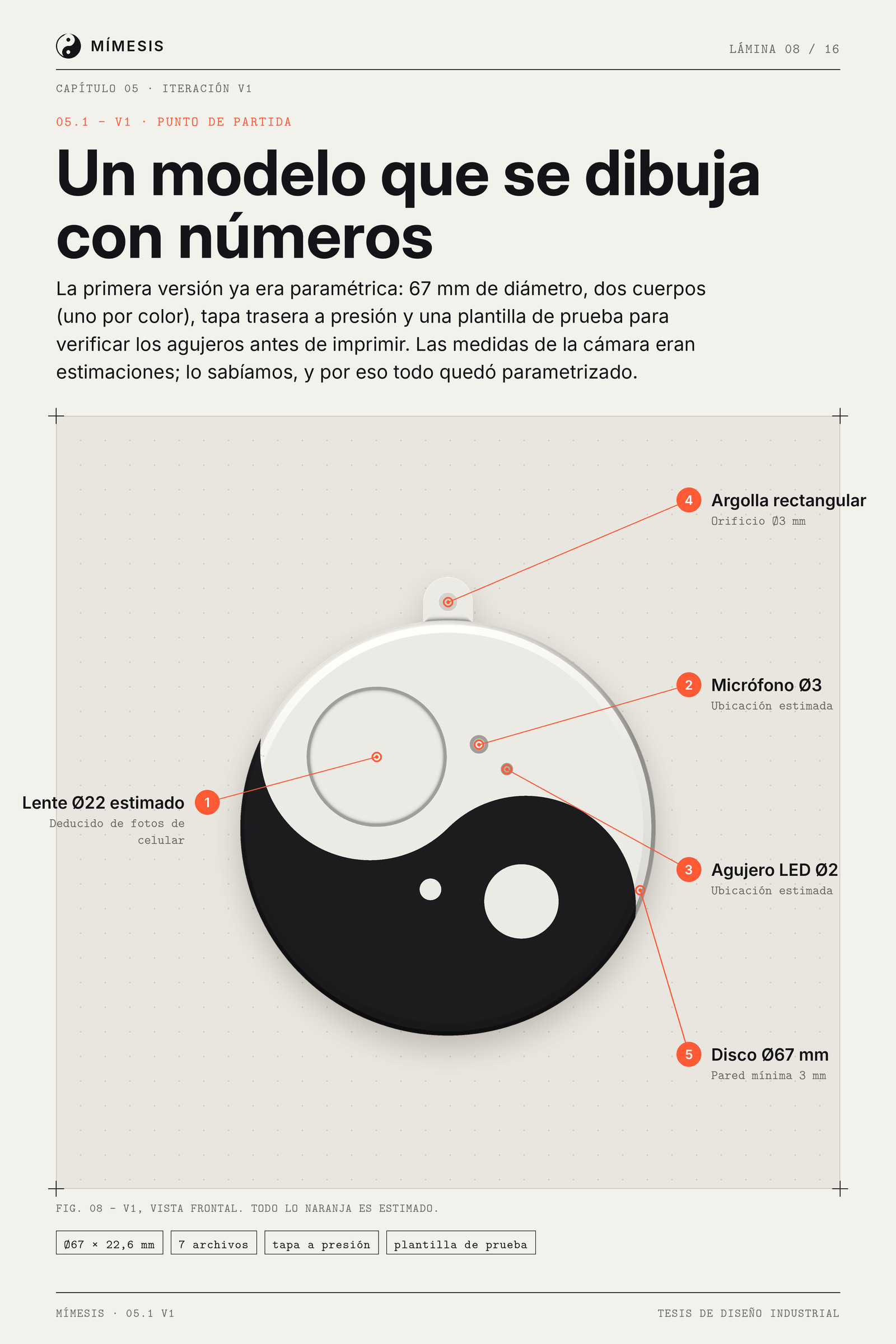

    La primera versión ya era paramétrica: 67 mm de diámetro, el yin-yang separado en dos cuerpos (uno por color), una tapa trasera a presión y una plantilla de prueba para verificar los agujeros antes de imprimir la pieza completa. Las medidas de la cámara eran estimaciones y lo sabíamos; por eso todo quedó parametrizado.

    • Ø67 × 22,6 mm
    • 7 archivos de impresión
    • tapa a presión
    • plantilla de prueba

    Aprendizaje Parametrizar desde el día uno permitió absorber todos los cambios que vinieron.

    L08 v1: el primer modelo paramétrico de un colgante con cámara ocultaGuardar
    v2

    Etapa 02 · Medidas reales

    La cámara cambia y el colgante la acompaña

    Con la cámara medida sobre imágenes oficiales, rehicimos la maqueta y el colgante se actualizó solo: esquinas de R8 a R12, lente de Ø22 a Ø24,5, y nueva ubicación del micrófono y del LED.

    • R8 → R12
    • lente Ø22 → Ø24,5
    • error < 0,2 mm

    Aprendizaje Un buen modelo paramétrico convierte una corrección de medidas en un cambio de números.

    L06 Cómo medir un producto sin planos: 4,54 píxeles por milímetroGuardar
    v3

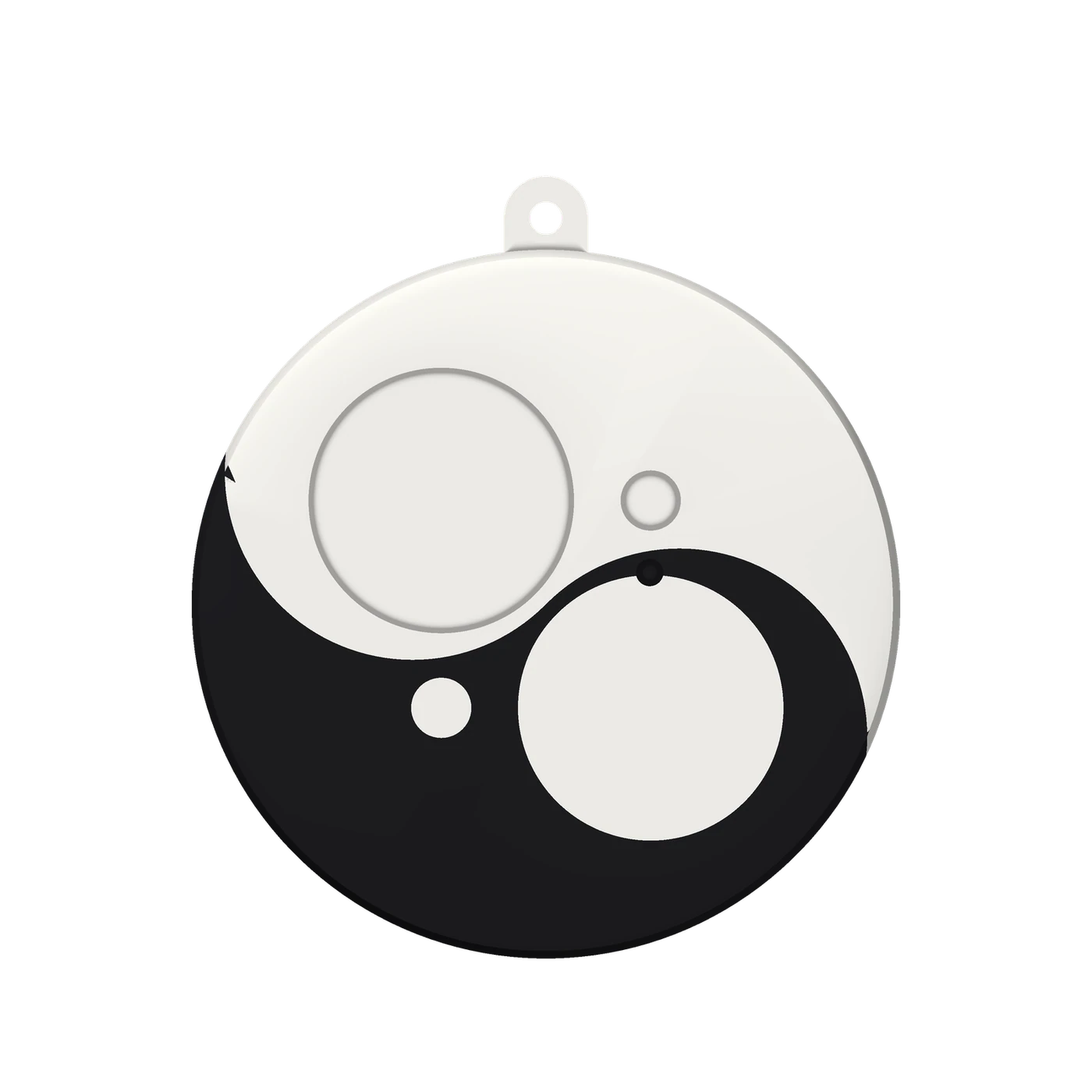

    Etapa 03 · Forma con función

    Cada círculo del símbolo tiene un trabajo

    El agujero del lente define el tamaño del ojo blanco, que es exactamente igual y está en la posición simétrica. El círculo negro chico es la rejilla del micrófono: el agujero coincide con ella al décimo de milímetro. El punto blanco es su reflejo. También fusionamos el modelo en una sola pieza con la tapa.

    • ojo = Ø25,1
    • micrófono = Ø5,7
    • simetría central

    Aprendizaje La estética se ganó el lugar al cumplir una función.

    L04 El símbolo como camuflaje: cómo esconder tecnología en un yin-yangGuardar
    v4

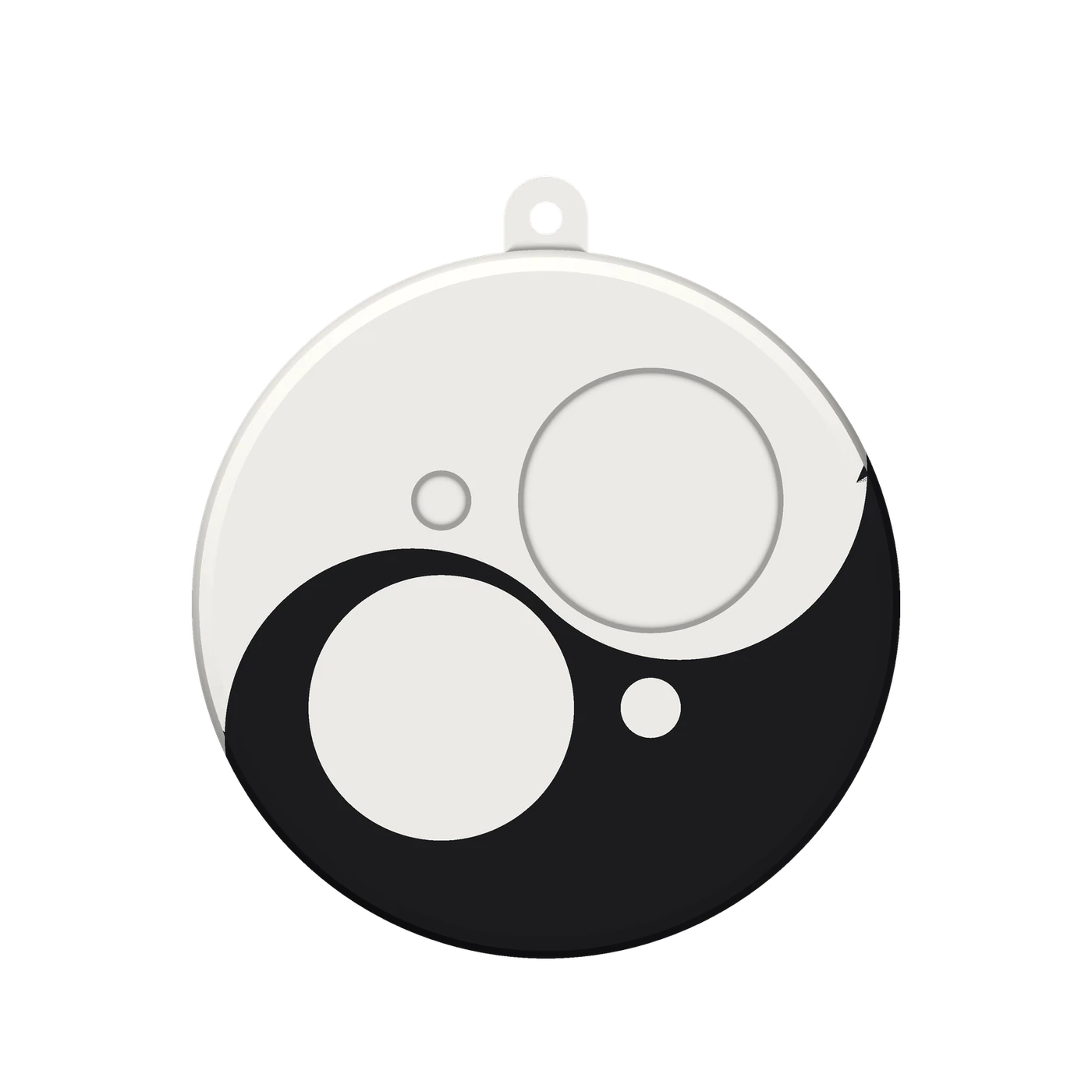

    Etapa 04 · Un error, a la vista

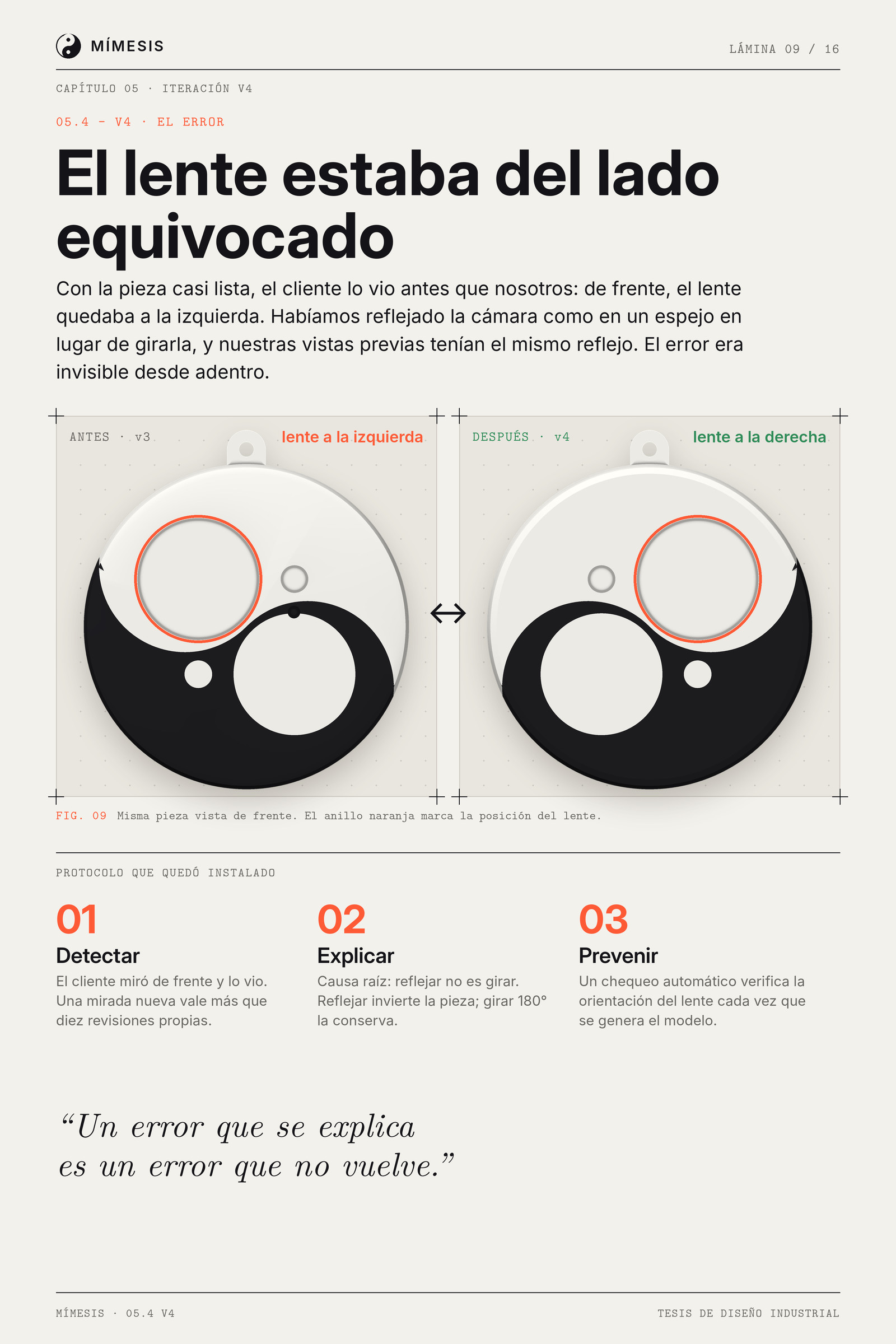

    El lente estaba del lado equivocado

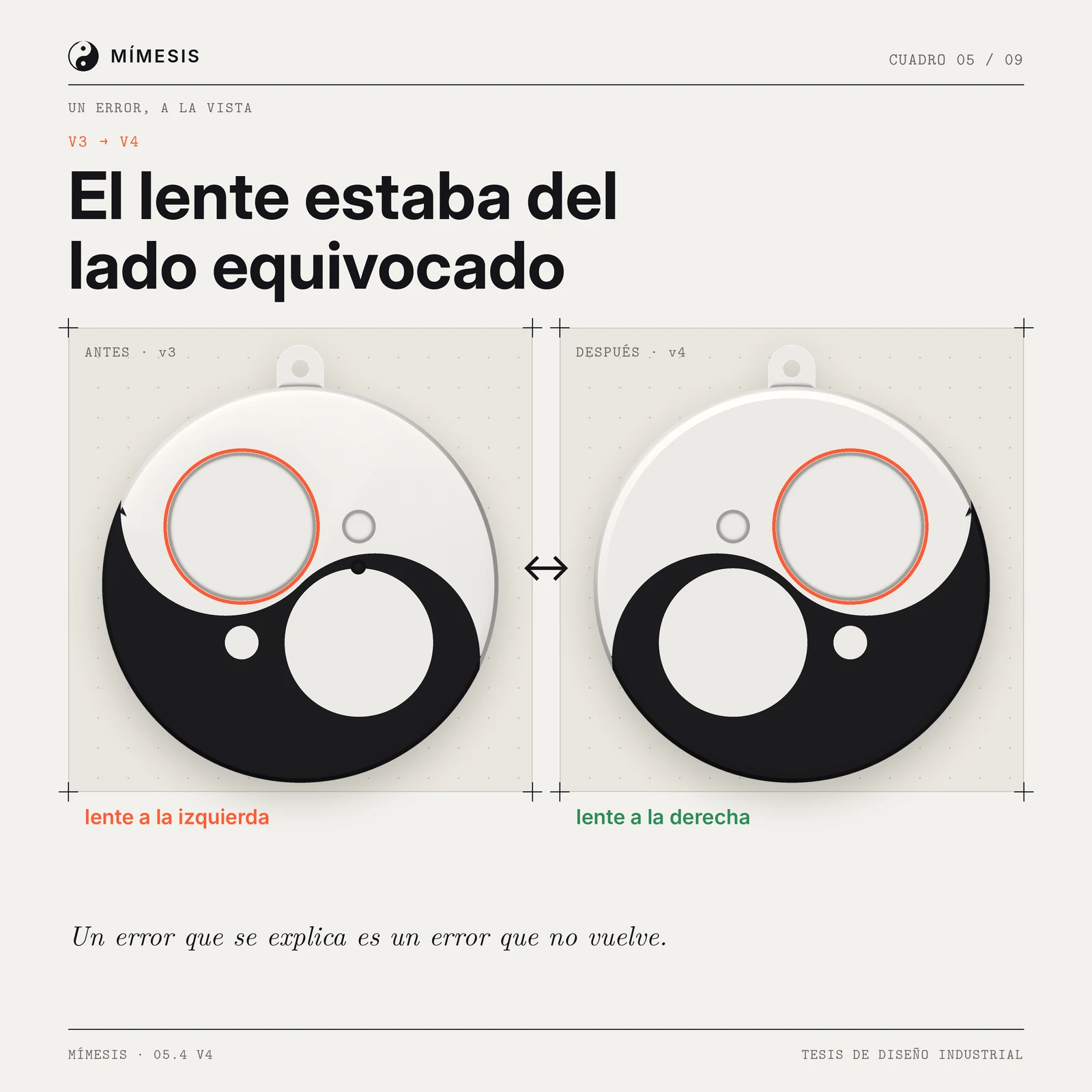

    El cliente notó lo que se nos había pasado: de frente, el lente quedaba a la izquierda. Habíamos reflejado la cámara como en un espejo en lugar de girarla, y nuestras vistas previas tenían el mismo reflejo, por eso no lo veíamos. Lo corregimos y sumamos un control automático que verifica la orientación cada vez que se genera el modelo. Aprovechamos para eliminar el agujero del LED y entregar el diseño bicolor en un único archivo 3MF.

    • verificación automática
    • 3MF bicolor
    • −1 agujero

    Aprendizaje Los errores se encuentran, se explican y se previenen.

    L09 Un error de diseño bien explicado: el lente estaba del lado equivocadoGuardar
    v5

    Etapa 05 · Ajuste al material

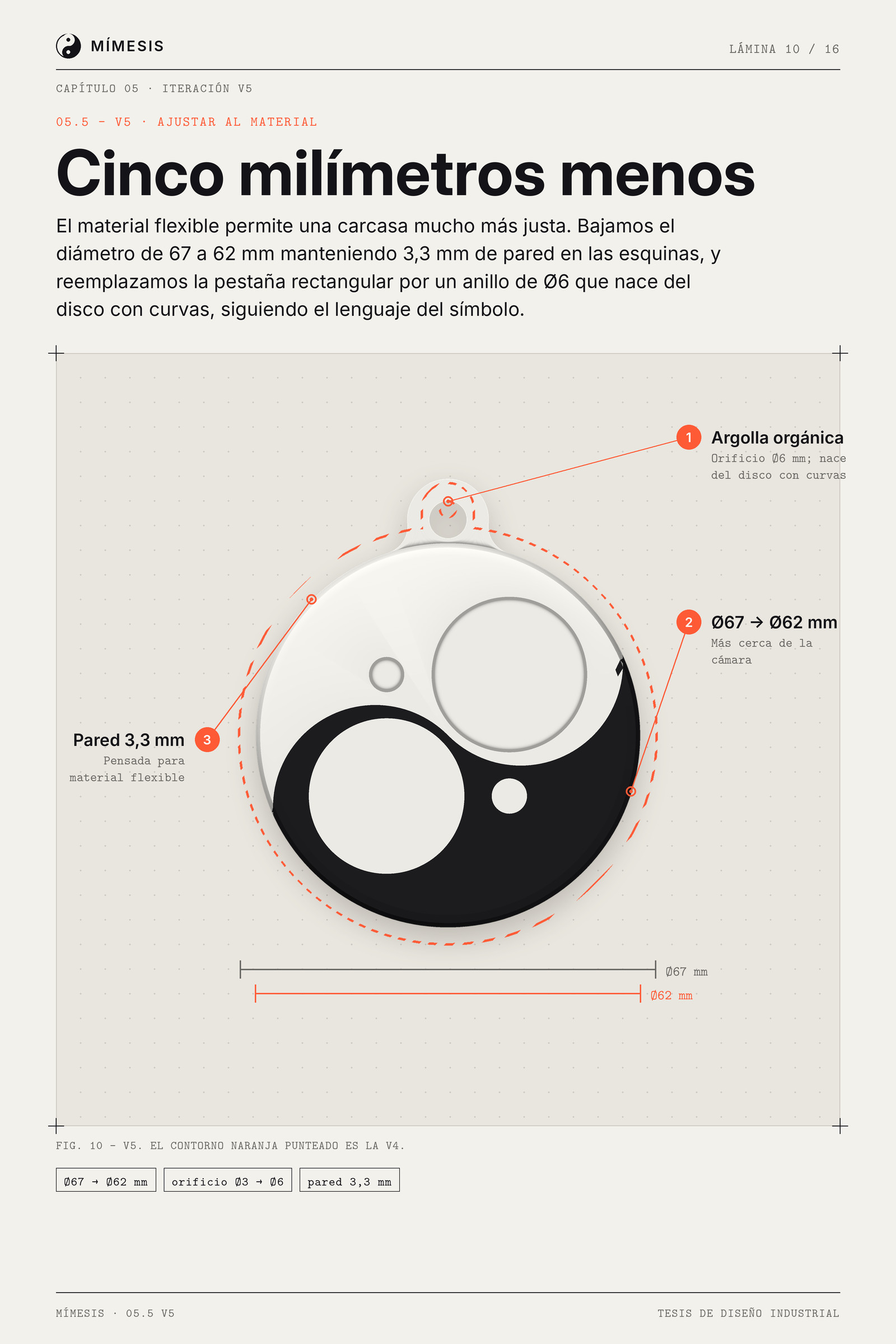

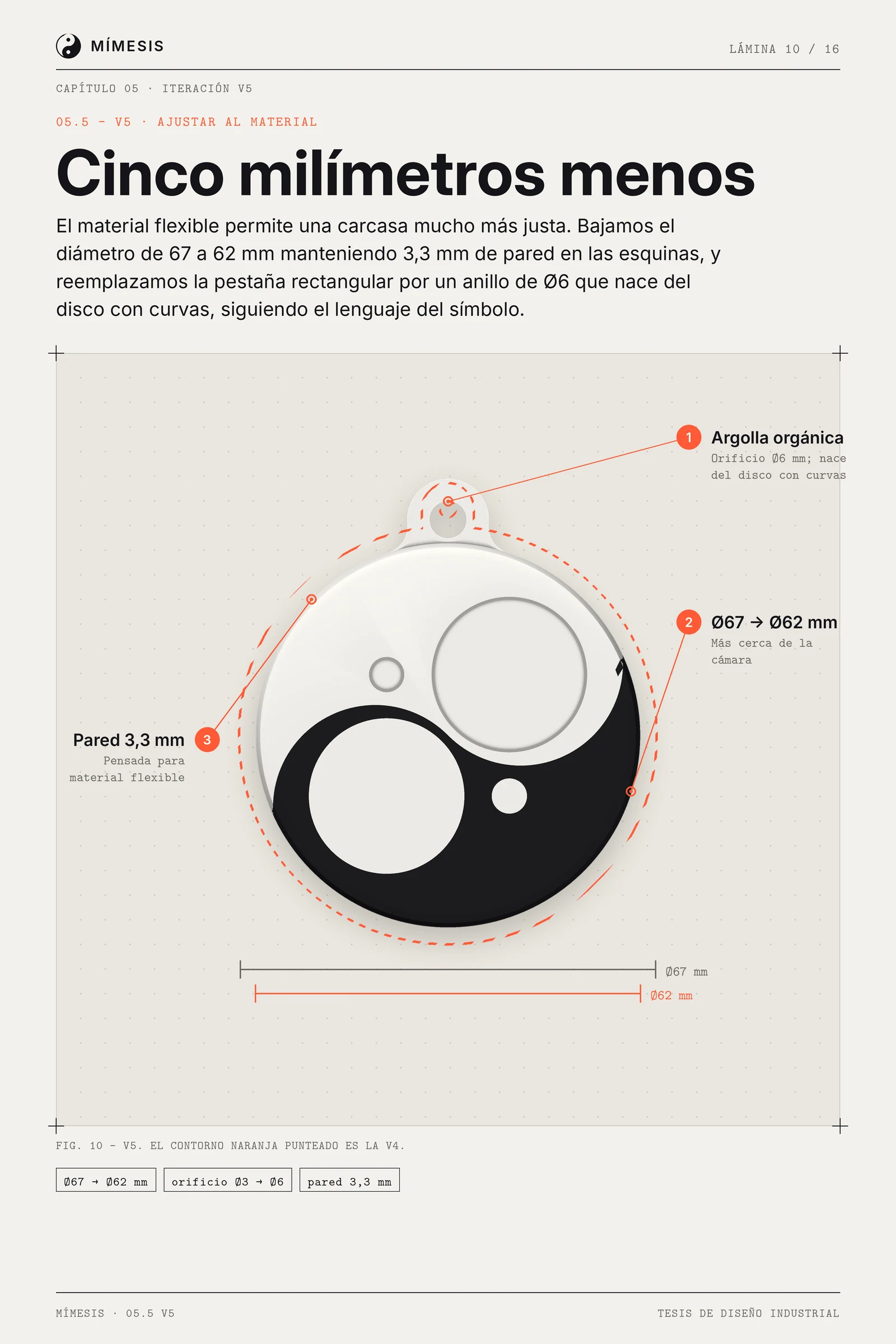

    Cinco milímetros menos

    La pieza se iba a imprimir en un material flexible, así que podíamos ajustar la carcasa mucho más a la cámara. Bajamos el diámetro de 67 a 62 mm manteniendo 3,3 mm de pared en las esquinas, y rediseñamos la argolla: en lugar de una pestaña rectangular, un anillo con orificio de 6 mm que nace del disco con curvas suaves.

    • Ø67 → Ø62 mm
    • orificio Ø3 → Ø6
    • pared 3,3 mm

    Aprendizaje El material no es un detalle de fabricación: es una variable de diseño.

    L10 Diseñar para material flexible: 5 mm menos de diámetroGuardar
    v6

    Etapa 06 · Los detalles que se tocan

    Sin escalones, sin huecos

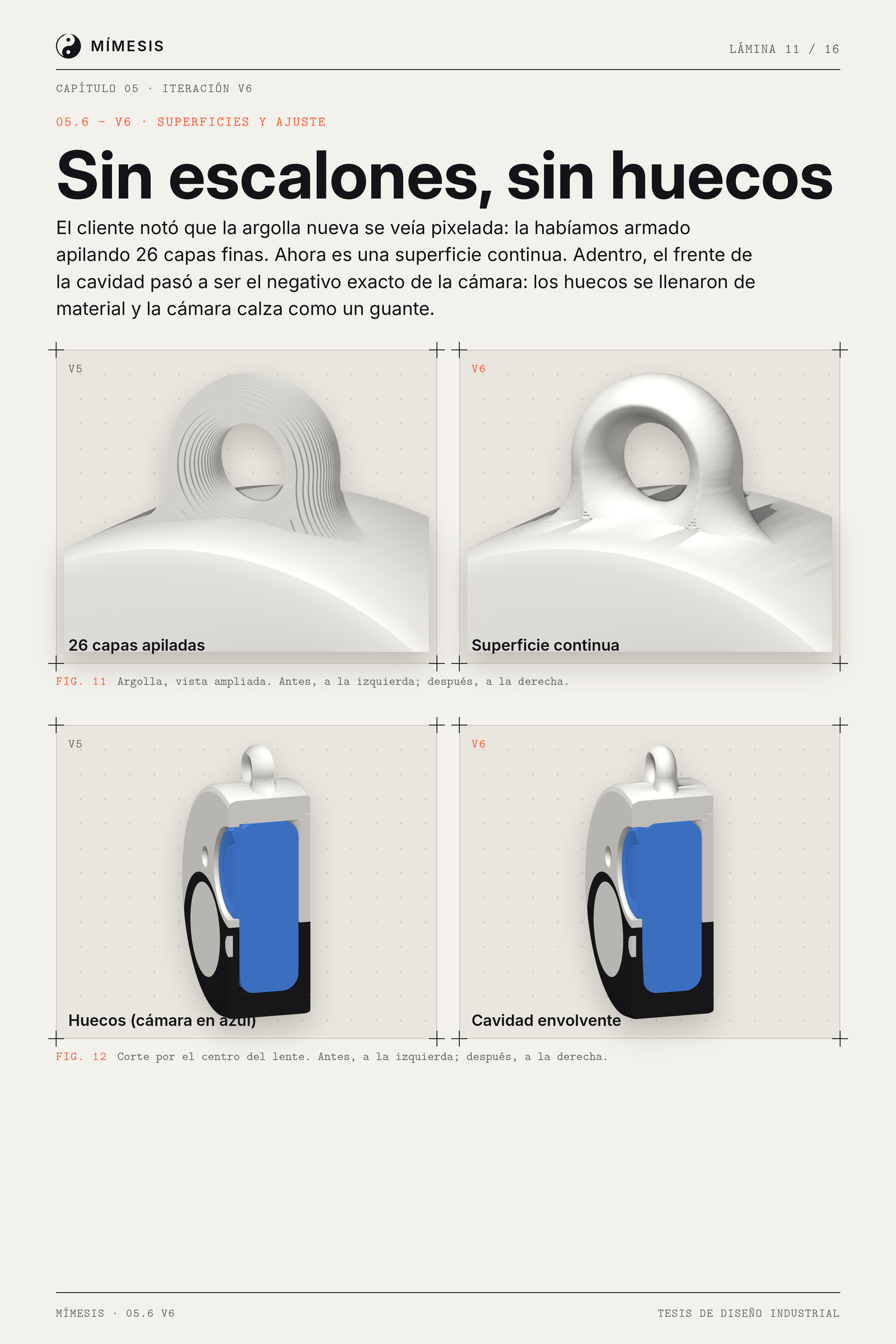

    El cliente notó que la argolla nueva se veía pixelada. La habíamos construido apilando 26 capas finas; ahora se genera como una superficie continua. Después vino el interior: el frente de la cavidad pasó a ser el negativo exacto de la cámara. Los espacios vacíos que quedaban en los cantos redondeados se llenaron con material, y la cámara calza.

    • 26 capas → superficie continua
    • holgura 0,15 mm
    • +0,9 cm³ donde hacía falta

    Aprendizaje Lo que se toca se revisa con otros ojos que lo que se mira.

    L11 Sin escalones, sin huecos: argolla continua y cavidad envolventeGuardar
    v7

    Etapa 07 · Versión final

    Al ras, y con tapa opcional

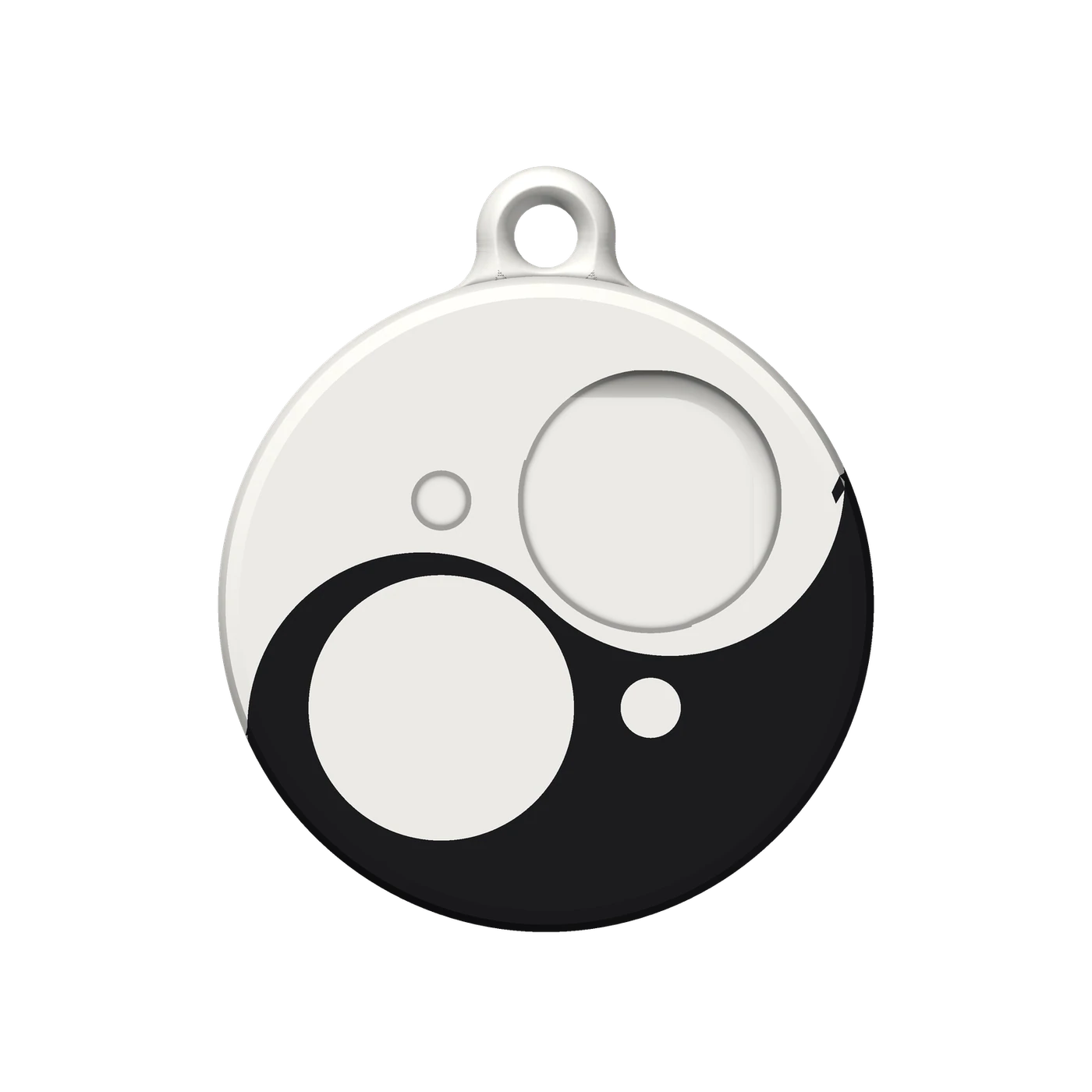

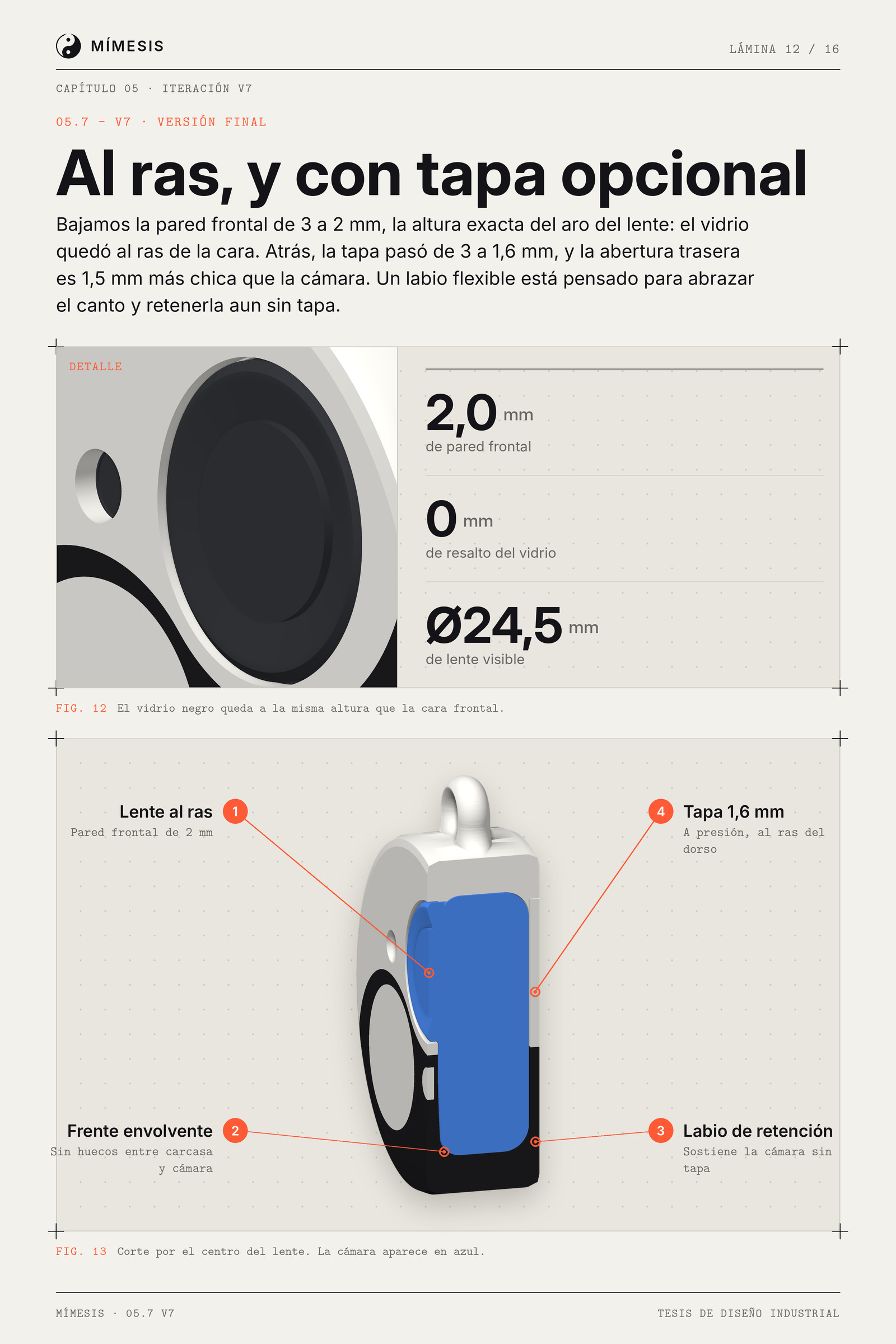

    Último ajuste: bajamos la pared frontal de 3 a 2 mm, la altura exacta del aro del lente, y el vidrio quedó al ras de la cara frontal. Atrás, la tapa pasó de 3 a 1,6 mm. Y para que se pueda usar sin tapa, la abertura trasera quedó 1,5 mm más chica que la cámara: un labio flexible está pensado para abrazar el canto redondeado y retenerla.

    • espesor 22,6 → 20,2 mm
    • tapa 3 → 1,6 mm
    • labio de 1,5 mm

    Aprendizaje El último milímetro es el que hace que el objeto desaparezca.

    L12 El lente al ras: la última iteración de un producto que se camuflaGuardar

    06 — Resultado

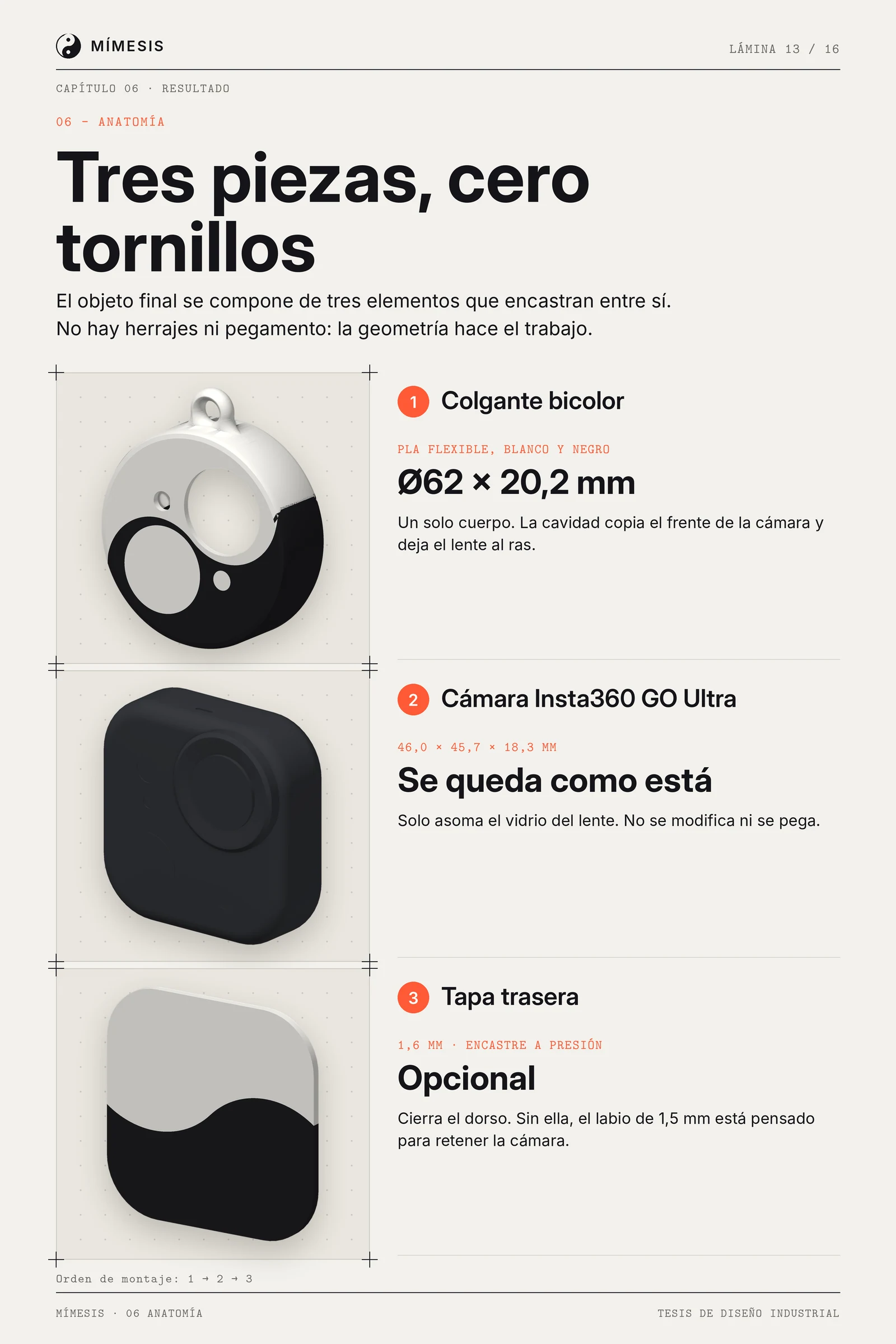

    Tres piezas, cero tornillos

    Un colgante bicolor, la cámara y una tapa opcional.

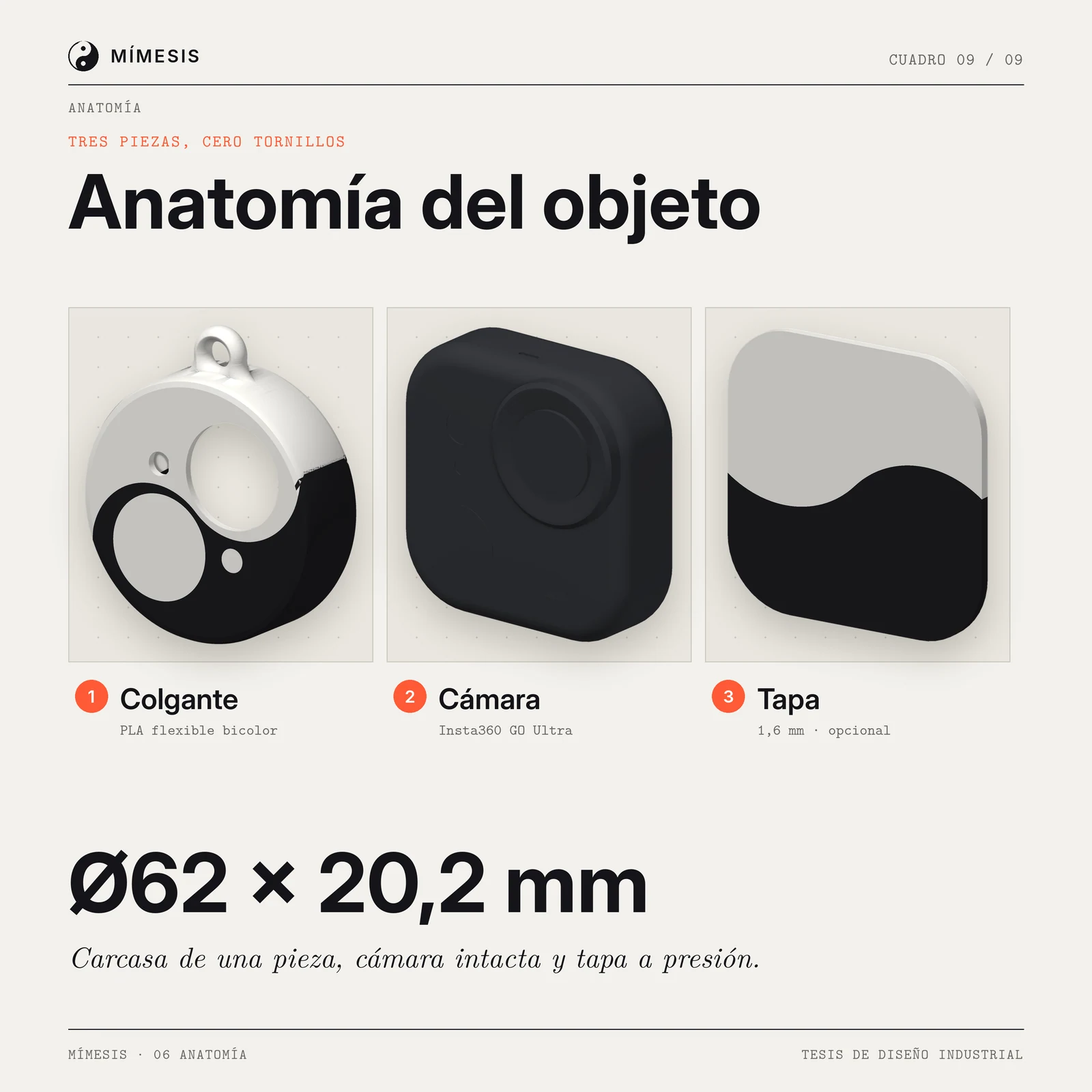

    La geometría hace el trabajo de los herrajes. La cavidad es el negativo exacto del frente de la cámara, con 0,15 mm de holgura por lado. El lente queda al ras, a 2 mm de pared. Atrás, una abertura 1,5 mm más chica que la cámara forma un labio flexible pensado para retenerla aun sin tapa.

    Todo fue verificado en digital: 0 mm³ de interferencia, lente a la derecha, cuerpos cerrados. Falta la prueba física en PLA flexible, que es la que va a confirmar el labio de retención y la holgura.

    L13 Anatomía de un producto: tres piezas, cero tornillosGuardar

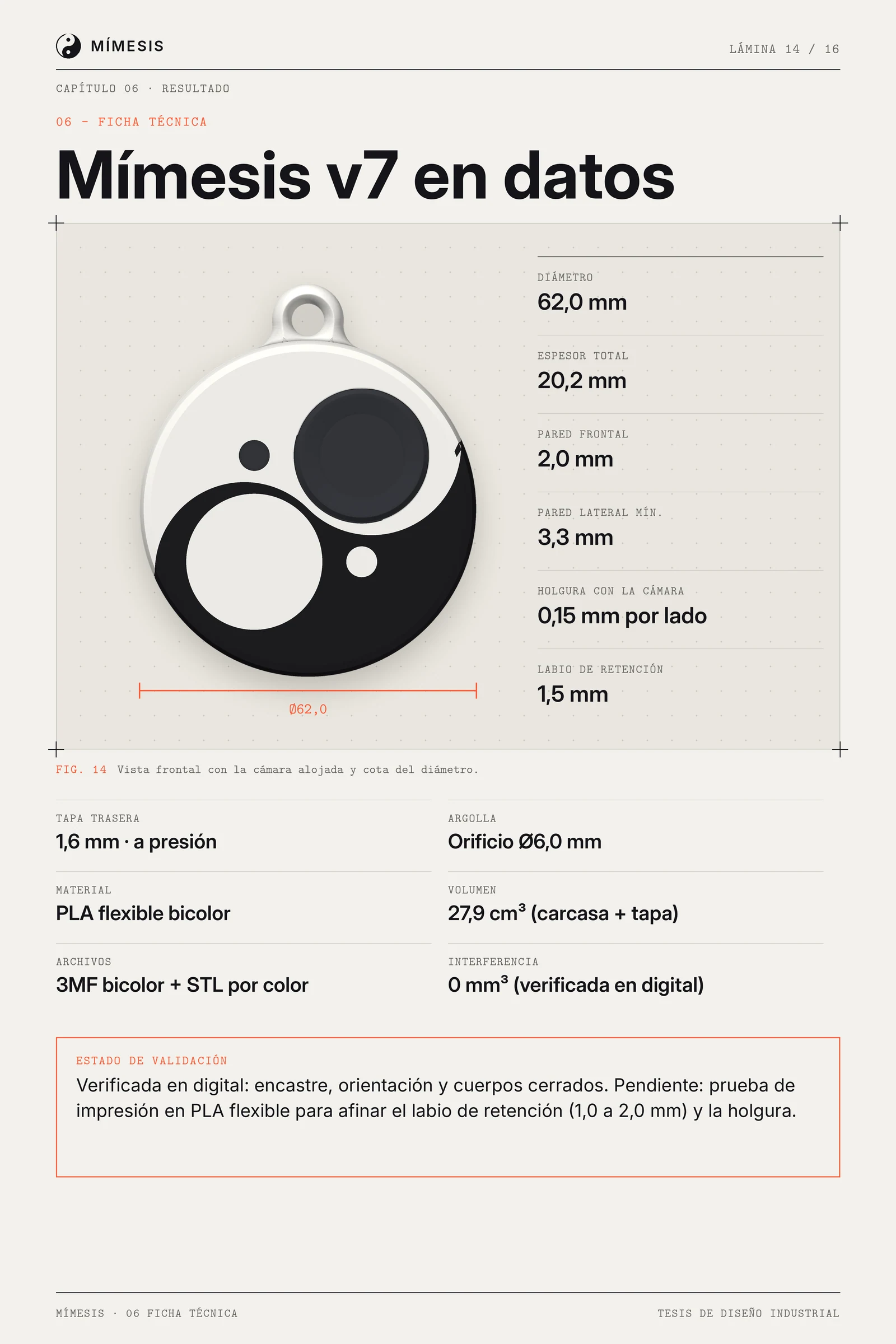

    L14 Ficha técnica de un producto impreso en 3D (con estado de validación)Guardar

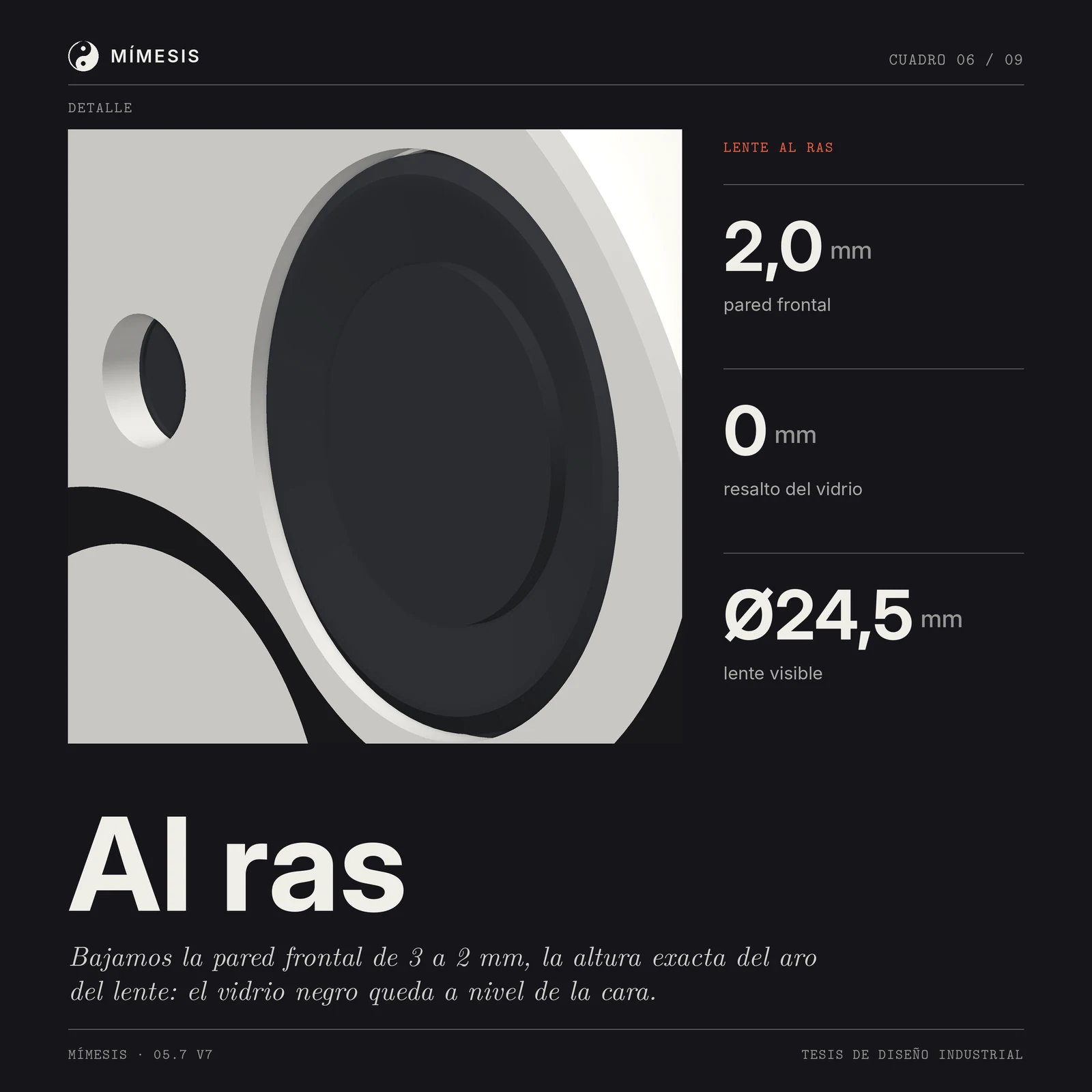

    C06 Lente al ras: 2 mm de pared y cero resaltoGuardar

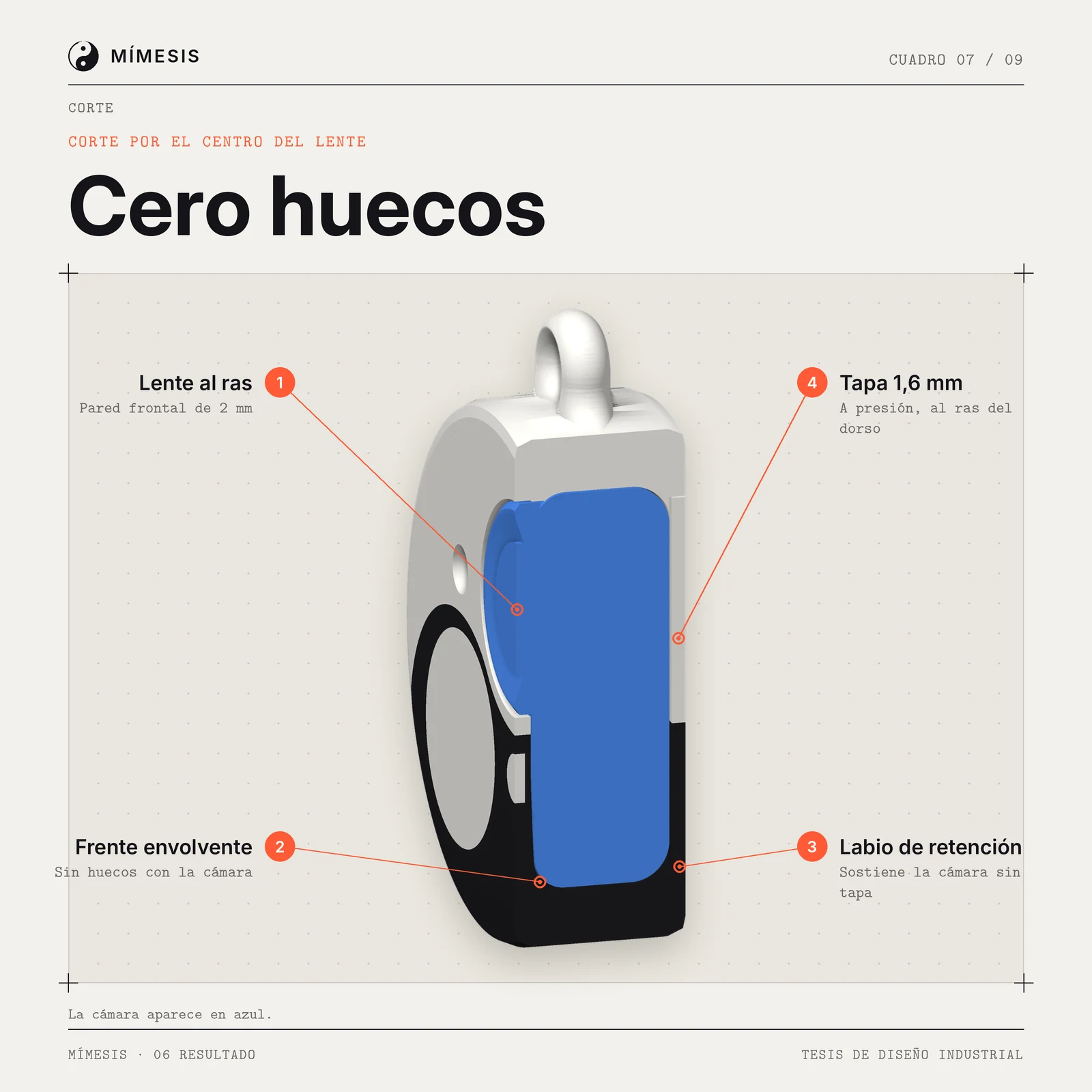

    C07 Cero huecos: corte interior de un producto con cámara ocultaGuardar
    C09 Anatomía del objeto: colgante, cámara y tapaGuardar

    Arrastrá para girar · pellizcá para hacer zoom

    07 — Evaluación

    Cada iteración, más chica y más justa

    Las medidas no bajaron por azar: cada salto responde a una decisión.

    El diámetro cae de 67 a 62 mm cuando elegimos el material flexible. El espesor cae de 22,6 a 20,2 mm cuando el lente queda al ras y la tapa se afina. Y el volumen de material cae de 43,7 a 27,9 cm³ por las dos cosas juntas.

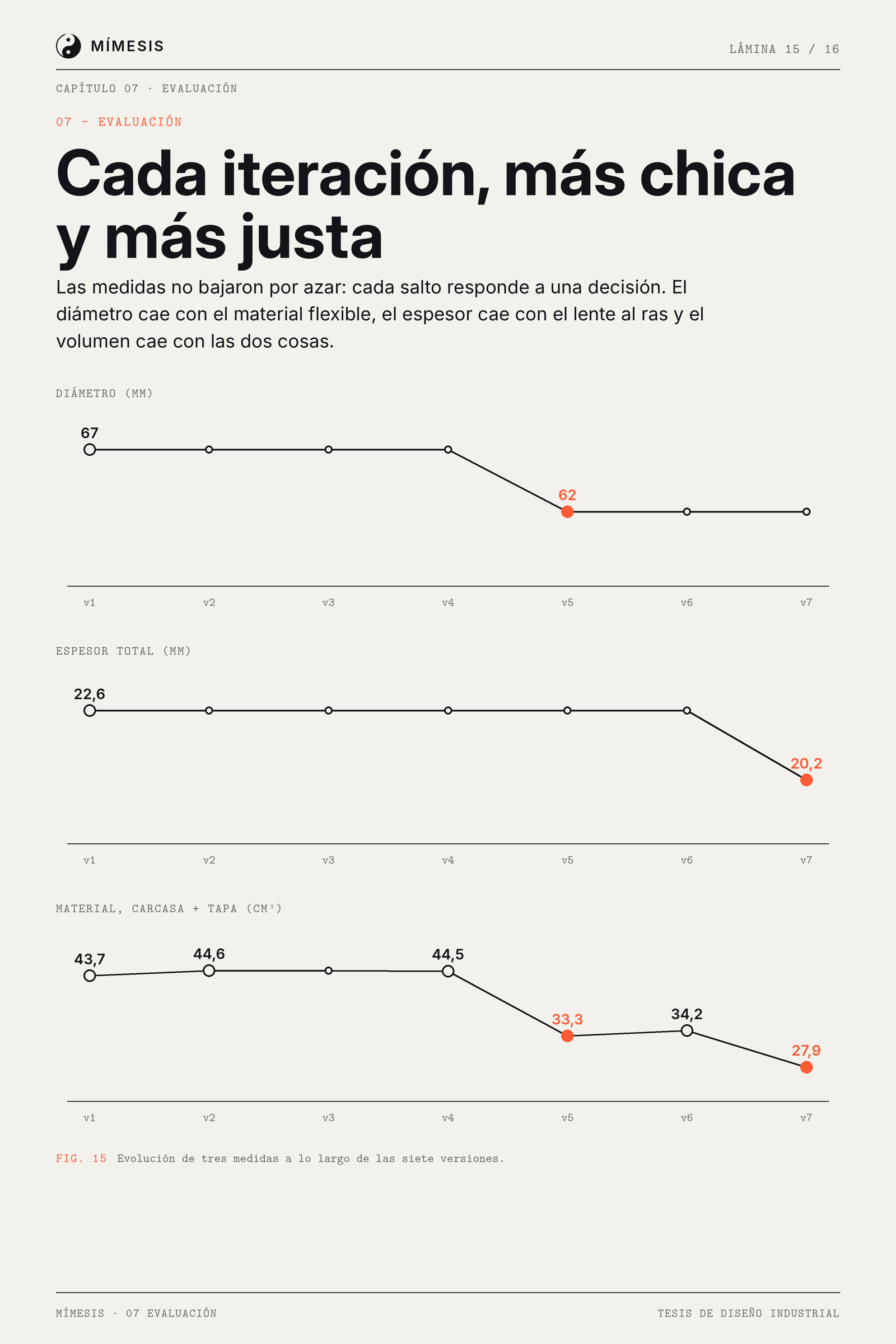

    L15 Cada iteración, más chica y más justa: tres métricas en siete versionesGuardar

    Diámetro (mm)

    67v1v2v3v462v5v6v7

    Espesor total (mm)

    22,6v1v2v3v4v5v620,2v7

    Material, carcasa + tapa (cm³)

    43,7v144,6v2v344,5v433,3v534,2v627,9v7

    08 — Aprendizajes

    Seis principios para tu próximo producto

    Lo que nos llevamos de Mímesis y lo que te puede servir a vos.

    1. Parametrizá lo que puede cambiarCámara, pared, holgura: si cada medida es una variable, cambiar de idea cuesta una línea.
    2. Medí con lo que tengasSin planos, una imagen oficial con una cota conocida alcanza para reconstruir el objeto.
    3. Que cada detalle tenga una funciónSi un elemento estético además trabaja, el diseño se sostiene solo.
    4. Automatizá lo que ya te fallóUn error se corrige una vez; con un chequeo, no se repite.
    5. Diseñá para el materialEl material flexible permitió una carcasa más justa y una retención por geometría.
    6. Mostrá versiones tempranoEl cliente ve lo que vos ya no ves: la maqueta, el espejo, la argolla pixelada.

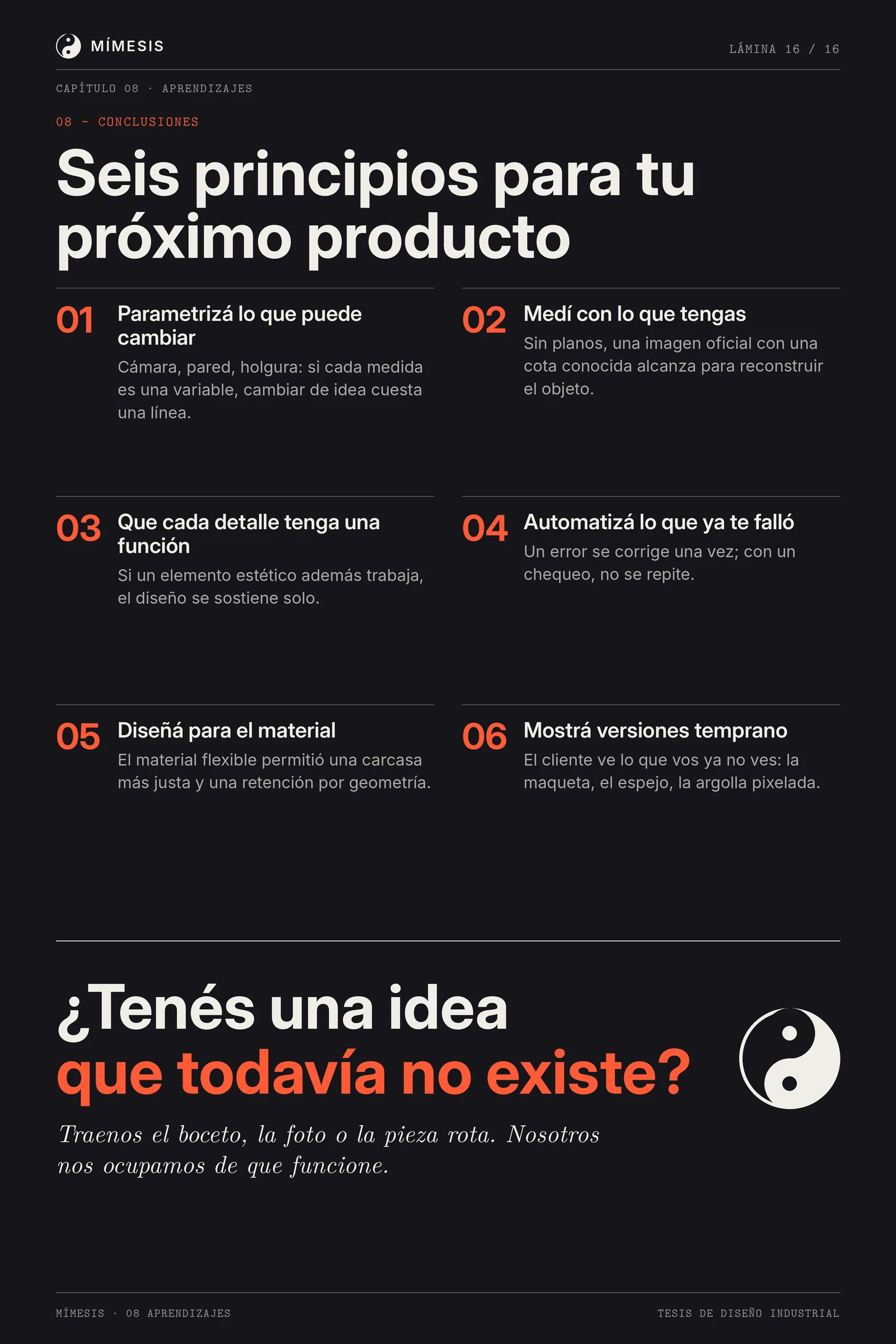

    L16 Seis principios para desarrollar tu próximo productoGuardar

    Para llevarte

    Antes de modelar tu producto: 10 preguntas

    1. ¿Qué tiene que lograr el objeto, y no solo cómo tiene que verse?
    2. ¿Qué objeto aloja y con qué medidas exactas?
    3. ¿Qué podés medir hoy y con qué margen de error?
    4. ¿Qué parte del diseño puede cambiar? Parametrizala.
    5. ¿Qué verificaciones automáticas necesitás para no repetir errores?
    6. ¿Qué material y qué proceso lo fabrican, y qué permiten?
    7. ¿Cómo se arma, se abre y se repara?
    8. ¿Qué detalle va a ser lo único visible?
    9. ¿Cuándo vas a mostrar la primera versión?
    10. ¿Qué vas a probar físicamente primero?
