Impresión 3D

Impresión 3D de Detalles Constructivos: Prototipos de Encuentros, Uniones y Piezas Especiales

Hacemos impresión 3D de detalles constructivos: prototipos de encuentros, uniones, anclajes, perfiles y piezas especiales a escala 1:1 o 1:5, para validar un detalle antes de llevarlo a obra o a fabricación. Aquí te explicamos qué se puede probar, a qué escala conviene imprimir y cómo preparar el modelo, para estudios de arquitectura, constructoras y fabricantes de sistemas constructivos.

Del plano de detalle a la pieza Cotización online al instante Envío a todo el país

Cotizar mi pieza online

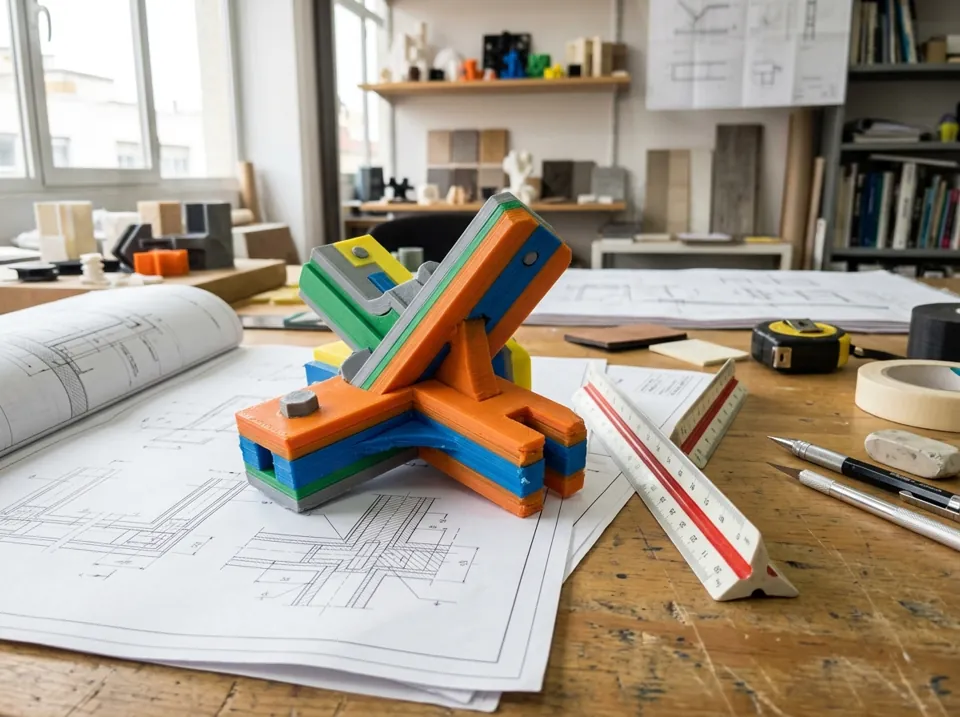

Impresión 3D de detalles constructivos: prototipo impreso en 3D de un encuentro constructivo junto a planos de detalle y escalímetro (imagen ilustrativa)

Qué detalles constructivos conviene prototipar

Encuentros: pared con piso, carpintería con muro, cubierta con cargas.
Uniones y anclajes: herrajes, escuadras, conexiones entre perfiles y fijaciones ocultas.
Perfiles especiales de carpintería, molduras y cubrejuntas.
Piezas de sistemas livianos (steel frame, paneles, cielorrasos) para ver cómo encajan.
Prototipos de producto de construcción antes de hacer el molde o la matriz.
Maquetas de detalle para mostrar al cliente o a la obra cómo se resuelve un punto crítico.

Escalas para detalles

Escala	Para qué sirve	Tamaño típico
1:1	Probar ajustes, montaje y tolerancias de una pieza real	Hasta 256 mm; las más grandes se dividen
1:2	Mostrar un encuentro completo con sus capas	Piezas de 150 a 250 mm
1:5	Maqueta de detalle para presentación	Un encuentro de 1 m entra en 200 mm
1:10	Esquema de un sistema constructivo	Conjuntos de 2 a 3 m

Cada pieza puede medir hasta 256 × 256 × 256 mm; una maqueta de detalle se separa en capas (por ejemplo, hormigón, aislación y revestimiento) que se imprimen en colores distintos y se arman.

Cómo preparar el detalle para imprimir

Exportá en STL o STEP desde Revit, ArchiCAD, SketchUp, Rhino o AutoCAD 3D, a escala real.
Separá las capas en sólidos distintos para imprimir cada una con su color.
Cerrá los volúmenes: sólidos sin caras abiertas.
Espesores: en la escala final, nada menor a 1,2 mm.
Simplificá lo que no aporta (tornillos, texturas) para ahorrar tiempo y precio.

Material para prototipos de obra

Objetivo	Material	Comentario
Maqueta de detalle de presentación	PLA en colores	Detalle y bajo costo
Prototipo funcional de una unión	PETG o ABS	Resiste armado y desarmado repetido
Pieza con carga ligera	PETG-CF o PA6-CF	Rigidez; el prototipo no reemplaza el ensayo estructural
Sellos y juntas	TPU flexible	Para probar el encuentro con una goma

Un prototipo impreso valida forma, montaje y proporciones; no reemplaza el cálculo estructural ni los ensayos de materiales de obra.

Cómo hacer el pedido

Cargá tu archivo STL o STEP en el cotizador de impresión 3D, elegí material, color y cantidad.
Revisá el precio final con envío y pagá online con MercadoPago o por transferencia con descuento.
Fabricación: 7 a 10 días hábiles desde la confirmación (los colores sin stock suman 3 días), más el envío a todo el país.
Repetición: el archivo queda en tu cuenta para volver a pedir sin configurar de nuevo.

El pedido mínimo es de $ 30.000: conviene agrupar varias piezas en un mismo pedido. Para maquetas de edificios y loteos mirá la impresión 3D de maquetas de arquitectura.

Más información relacionada

Arquitectura y construcciónCorte láser e impresión 3D para el sector Maquetas de arquitectura en 3DEdificios y loteos a escala Piezas decorativas impresas en 3DApliques y objetos de diseño Prototipado rápido con impresión 3DIteraciones de diseño en días

Preguntas frecuentes

Sí: encuentros, uniones, perfiles y piezas especiales, a escala 1:1 hasta 256 mm por pieza, o maquetas de detalle a escala.

Sí, para forma, montaje y tolerancias. No reemplaza el cálculo estructural ni ensayos.

Sí: cada capa se imprime por separado en su color y se arma.

STL o STEP desde Revit, ArchiCAD, SketchUp, Rhino o AutoCAD 3D.

Depende del volumen y la escala: se ve al cargar el archivo en el cotizador. El pedido mínimo es de $ 30.000.

7 a 10 días hábiles desde la confirmación del pago, más el envío a todo el país.
